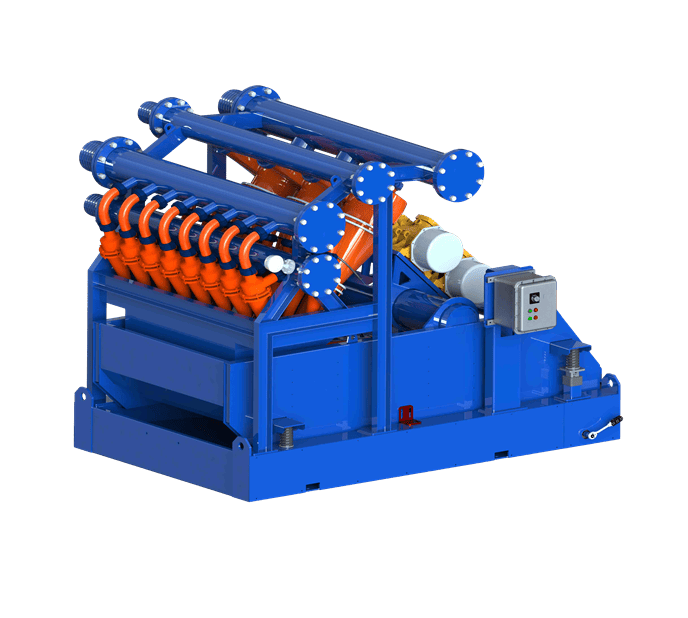

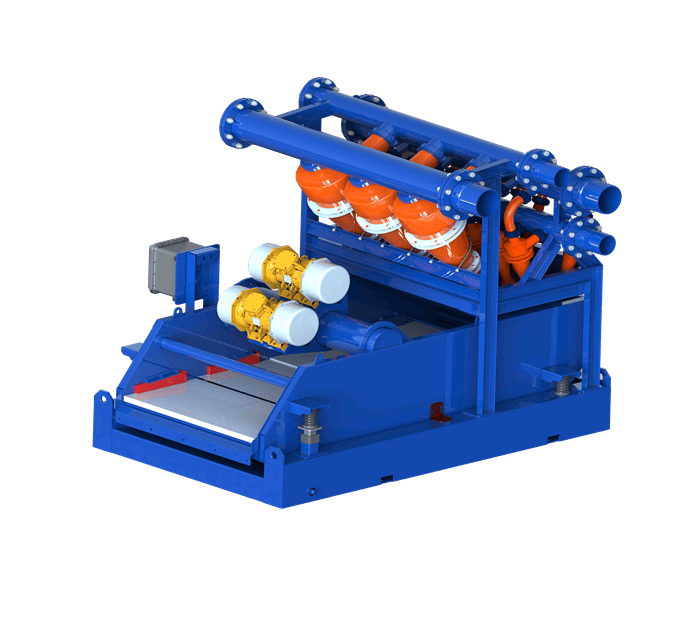

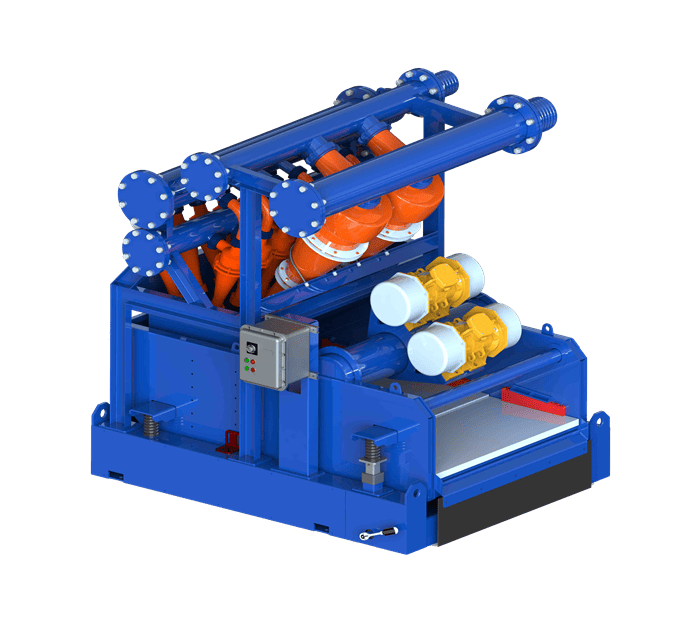

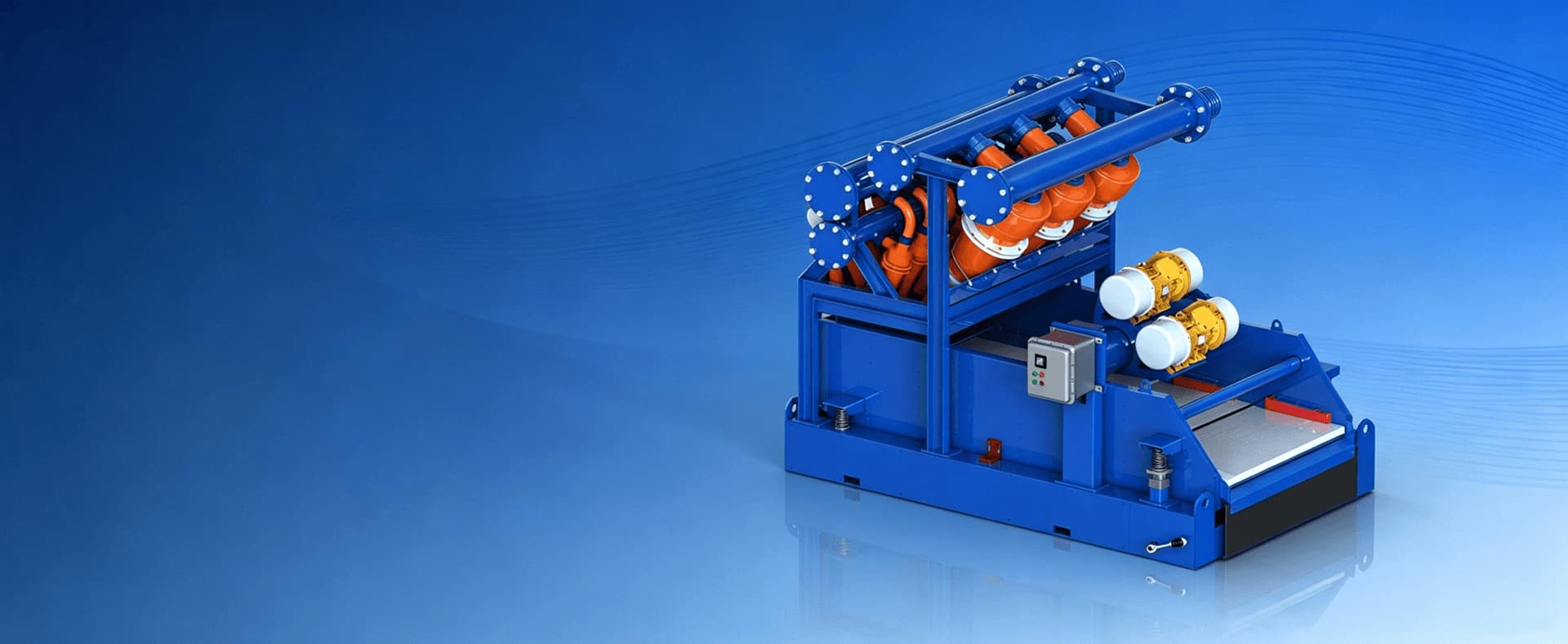

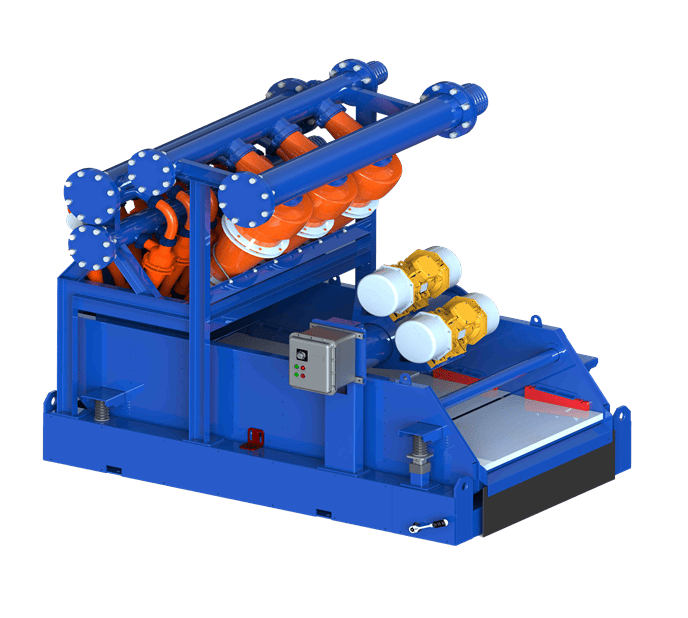

Очиститель бурового раствора
Премиальное интегрированное оборудование для очистки бурового раствора
- "Высокоэффективное разделение частиц размером 15–75 мкм
- Интегрированная система очистки бурового раствора 3-в-1
- Износостойкие гидроциклоны из 100% полиуретана
- Компактная, гибкая и надёжная эксплуатация"
Премиальное интегрированное оборудование для очистки бурового раствора
Илоочиститель — комбинированная установка, выполняющая функции оборудования второй и третьей ступени системы очистки бурового раствора. Она объединяет гидроциклон пескоотделителя, гидроциклон илоотделителя и вибросито для приёма нижнего потока в единой конструкции 3-в-1.
Благодаря компактной конструкции, минимальной занимаемой площади и высокой производительности эта интегрированная установка является оптимальным решением для второй и третьей ступени очистки бурового раствора от твёрдой фазы.
Благодаря компактной конструкции, минимальной занимаемой площади и высокой производительности эта интегрированная установка является оптимальным решением для второй и третьей ступени очистки бурового раствора от твёрдой фазы.
Связанные документы
Очиститель бурового раствора Brochure
Гидроциклоны из 100% полиуретана (PU)
Гидроциклоны пескоотделителя и илоотделителя полностью изготовлены из высокопрочного полиуретана, обеспечивающего превосходную износо- и коррозионную стойкость. Это позволяет значительно увеличить срок службы и снизить долгосрочные затраты на техническое обслуживание.
Высокоэффективное разделение в широком диапазоне размеров частиц
Обеспечивает эффективное разделение твёрдой и жидкой фаз и удаляет выбуренную породу размером 15–75 мкм, поддерживая более чистый буровой раствор и повышая эффективность последующего технологического процесса.
Компактная конструкция 3-в-1
Объединяет функции пескоотделителя, илоотделителя и вибросита в одном агрегате. Компактная интегрированная конструкция занимает мало места, что идеально подходит для буровых установок с ограниченным рабочим пространством, а также снижает затраты на монтаж и транспортировку.
Гибкая конфигурация гидроциклонов
Количество гидроциклонов можно гибко регулировать в соответствии с различными требованиями к производительности и условиями бурения, обеспечивая высокую адаптивность для различных областей применения.
Различные варианты размеров вибросит для приёма нижнего потока
Доступен широкий диапазон размеров вибросит для приёма нижнего потока, что позволяет выбрать оптимальную конфигурацию в соответствии с требуемым расходом и требованиями к очистке бурового раствора от твёрдой фазы.
Конструкция с распылительной насадкой для защиты от засорения
Выход гидроциклона оснащён специальной распылительной насадкой, эффективно предотвращающей засорение при работе с буровыми растворами высокой вязкости или высоким содержанием твёрдой фазы и обеспечивающей непрерывную работу без сбоев.
Сертифицированные вибрационные электродвигатели премиум-класса
Оснащён вибрационными электродвигателями известных производителей с сертификацией IECEx, ATEX и UL, обеспечивающими надёжную и безопасную работу, включая взрывозащищённое исполнение для опасных промысловых зон.
Электрические компоненты премиум-класса
Ключевые электрические компоненты поставляются ведущими производителями, такими как SIEMENS и Schneider, обеспечивая стабильную работу и минимальную потребность в техническом обслуживании даже в сложных условиях эксплуатации.
Увеличенный срок службы
Гидроциклоны из 100% полиуретана обеспечивают превосходную износо- и коррозионную стойкость.
Высокая эффективность разделения
Удаляет частицы размером 15–75 мкм для комплексной очистки бурового раствора от твёрдой фазы.
Интегрированная функция 3-в-1
Объединяет пескоотделитель, илоотделитель и вибросито в одном агрегате, экономя пространство и снижая затраты.
Гибкость и адаптивность
Регулируемые гидроциклоны и различные размеры вибросит позволяют адаптировать оборудование к различным требованиям по производительности.
Безопасность и надёжность
Сертифицированные электродвигатели и электрические компоненты ведущих производителей обеспечивают безопасную работу во взрывоопасных зонах.
Низкие эксплуатационные затраты
Прочная конструкция, простое техническое обслуживание и высокая степень интеграции снижают совокупные эксплуатационные затраты.
Технические характеристики очистителя бурового раствора
| Модель | HYBZQJ583-1S8N | HYBZQJ583-2S12N | HYBZQJ583-3S16N | HYBZQJ584-2S12N | HYBZQJ584-3S16N |
|---|---|---|---|---|---|
| Производительность | 120 м³/ч | 240 м³/ч | 360 м³/ч | 240 м³/ч | 360 м³/ч |
| Размер гидроциклона пескоотделителя | 10 дюймов | ||||
| Количество гидроциклонов пескоотделителя, шт. | 1 | 2 | 3 | 2 | 3 |
| Размер гидроциклона илоотделителя | 4 дюйма | ||||
| Количество гидроциклонов илоотделителя, шт. | 8 | 12 | 16 | 12 | 16 |
| Рабочее давление | 0,25–0,4 МПа | ||||
| Размер отделяемых частиц | 15–45 мкм | ||||
| Модель вибросита | HYBZS583 | HYBZS584 | |||
| Взрывозащита | ExdIIBT4 / IECEx / ATEX | ||||
| Масса | 2010 кг | 2285 кг | 2380 кг | 2260 кг | 2392 кг |
| Габаритные размеры | 2410 × 1978 × 2147 мм | 2410 × 1978 × 2147 мм | 2410 × 1978 × 2147 мм | 3004 × 1978 × 2147 мм | 3004 × 1978 × 2147 мм |
Приложения
Бурение нефтяных и газовых скважин (на суше и на море)
Бурение скважин для добычи метана угольных пластов (CBM)
Горизонтально-направленное бурение (ГНБ)
Бурение геотермальных и водозаборных скважин
Результат
Полный диапазон точного разделения, более чистый буровой раствор, упрощённая компоновка системы, снижение затрат на оборудование, уменьшение занимаемой площади и повышение общей эффективности системы очистки бурового раствора.
Часто задаваемые вопросы об илоочистителе
Для чего используется илоочиститель?
Илоочиститель (Mud Cleaner) представляет собой комплексную установку для очистки бурового раствора, предназначенную для удаления средне- и мелкодисперсных твёрдых частиц за счёт совмещения функций пескоотделителя, илоотделителя и вибросита.
Какой диапазон размеров твёрдых частиц удаляет илоочиститель?
Система удаляет твёрдые частицы размером 15–75 мкм, охватывая вторую и третью ступени разделения.
Как работает илоочиститель?
Буровой раствор сначала проходит через гидроциклоны для первичного разделения, после чего нижний поток поступает на вибросито, где происходит дополнительное обезвоживание и удаление отделённых твёрдых частиц.
Можно ли регулировать конфигурацию гидроциклонов?
Да. Количество гидроциклонов может подбираться в соответствии с расходом бурового раствора и требуемой производительностью конкретного проекта.
Каковы преимущества интегрированной системы илоочистки?
Система уменьшает занимаемую оборудованием площадь, упрощает компоновку системы, снижает стоимость монтажа и повышает общую эффективность очистки бурового раствора.
В каких отраслях применяются илоочистители?
Илоочистители широко применяются при бурении нефтяных и газовых скважин, добыче метана угольных пластов (CBM), горизонтально-направленном бурении (HDD), геотермальном бурении, бурении водозаборных скважин и в системах регенерации бурового раствора.
