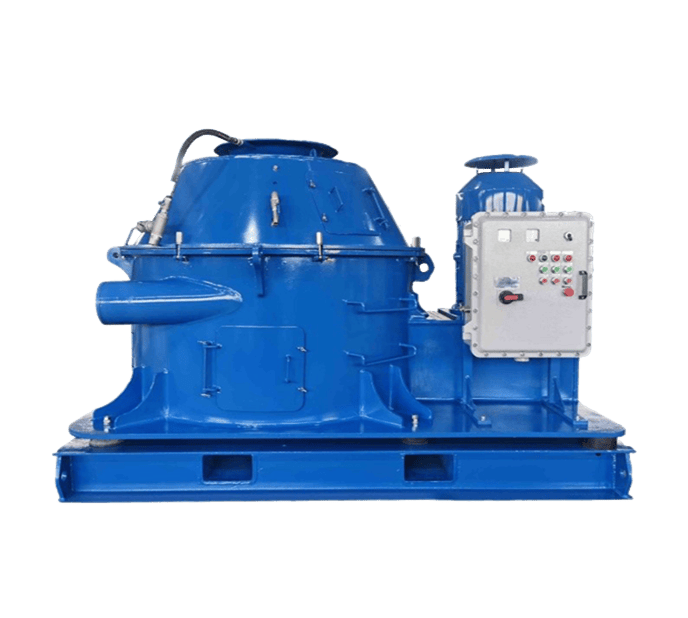

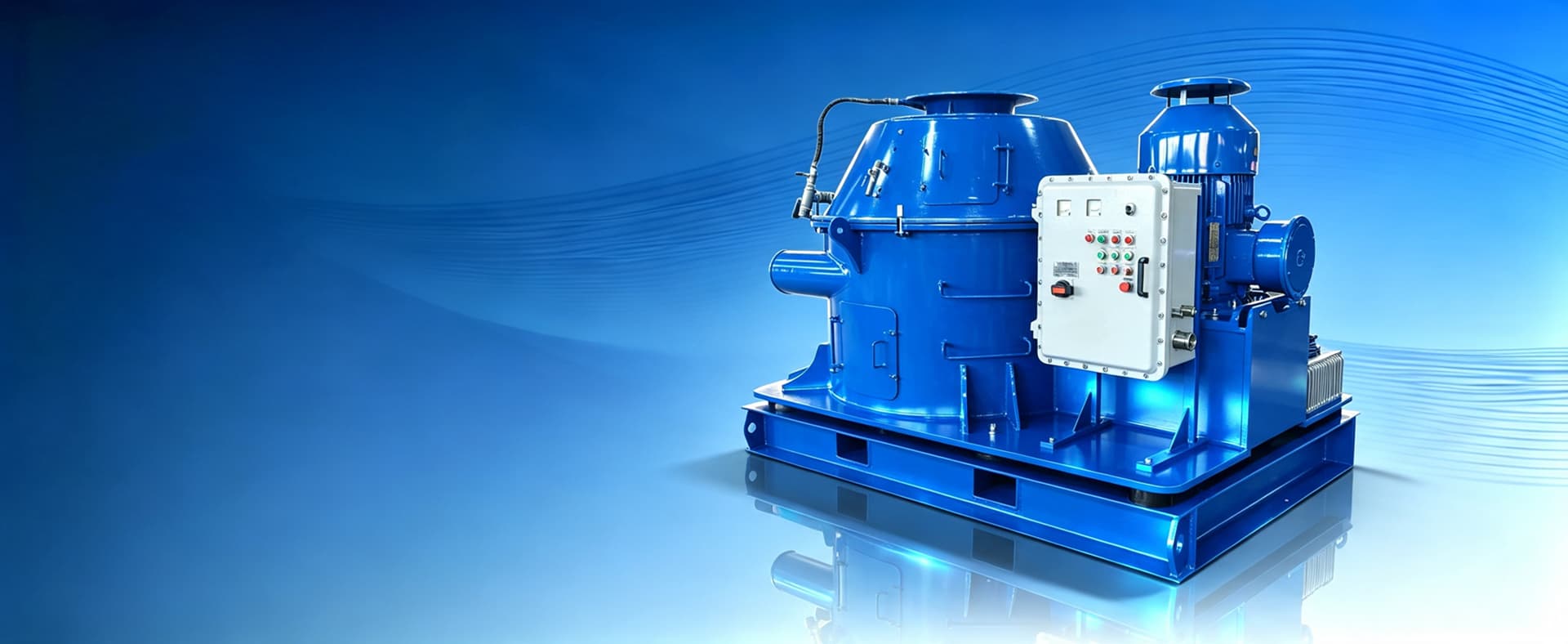

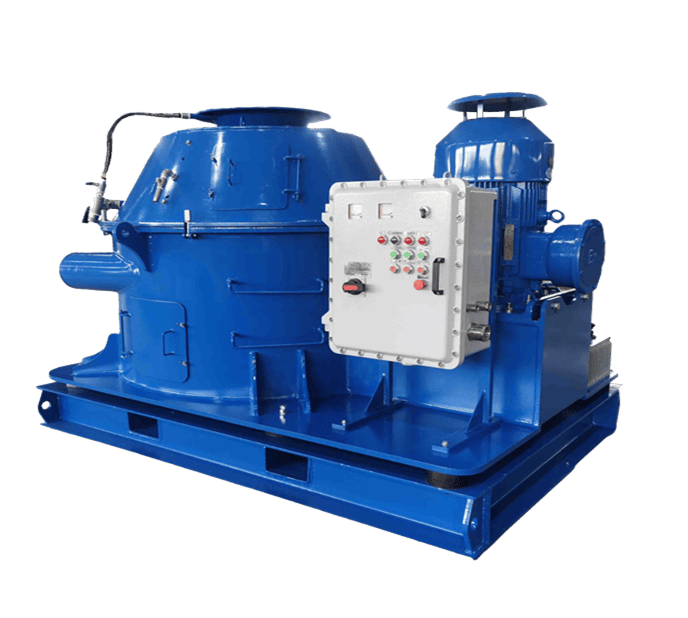

Вертикальная сушилка бурового шлама

Передовое решение для управления отходами бурения

Разделение с высокой центробежной силой до 420G
Снижение содержания нефти на выбуренной породе до 3–5%
Высокая производительность 30–60 т/ч
Совместимость с OBM/SBM и сокращение объема отходов

Максимальное восстановление бурового раствора и минимизация отходов

Современные буровые операции требуют эффективного управления буровым шламом для снижения эксплуатационных затрат, соблюдения экологических требований и повышения общей эффективности работ. Вертикальная сушилка шлама (также известная как сушилка выбуренной породы или VCD) использует высокоскоростную центробежную силу для эффективного отделения бурового раствора от выбуренной породы, значительно снижая содержание нефти на выбуренной породе (OOC) и обеспечивая возврат ценных компонентов бурового раствора.

Связанные документы

Максимальное восстановление бурового раствора и минимизация отходов

Вертикальная сушилка бурового шлама Brochure

Скачать брошюру

Особенности Преимущества

Высокий G-фактор для эффективного разделения

До 420G (регулируется на моделях с ПЧ) для высокой эффективности разделения.

Низкое содержание нефти на выбуренной породе

Снижает содержание нефти на выбуренной породе (OOC) до 3–5% и ниже при оптимальных условиях для выбуренной породы после OBM/SBM.

Высокая производительность

30–60 т/ч, подходит для буровых работ с большим объемом выбуренной породы.

Прочная конструкция

Наплавленные лопасти (HRC 65), сетки из нержавеющей стали и высококачественные подшипники обеспечивают длительный срок службы в абразивных условиях.

Усовершенствованная конструкция

Воздушный нож для очистки сит, система промывки, индивидуальная балансировка ротора и опциональный ПЧ для оптимизации скорости вращения.

Широкий спектр применений

Высокая эффективность при работе с OBM и SBM, а также расширенные возможности для WBM.

Снижение затрат

Больше восстановленного бурового раствора → меньше потребность в новом растворе и ниже затраты на разбавление.

Соответствие экологическим требованиям

Более сухая выбуренная порода позволяет соблюдать нормативы сброса на суше и на шельфе.

Операционная эффективность

Бесшовно интегрируется с виброситами, декантерными центрифугами и комплексными системами управления отходами.

Надежность

Проверена в тяжелых условиях бурения по всему миру — на наземных буровых, морских платформах и международных проектах.

Простота технического обслуживания

Быстрая замена сит, износостойкие компоненты и интеллектуальные функции мониторинга.

Вертикальная сушилка бурового шлама технические характеристики

Рабочий процесс вертикальной сушилки шлама

Буровой раствор с буровой установки поступает через верхний коллектор в вибросито (1) и систему очистки с гидроциклонами (2). Шлам, выгружаемый после обработки в вибросите (1) и гидроциклонной установке (2), транспортируется шнековым конвейером (3) в вертикальную сушилку шлама (4) для дальнейшей обработки.

Твердая фаза после обработки вертикальной сушилкой шлама выводится через разгрузочное отверстие (7), а восстановленный буровой раствор (5) поступает обратно в емкость бурового раствора (6). Насос подачи жидкости или винтовой шламовый насос (8) перекачивает восстановленный буровой раствор с мелкодисперсными твердыми частицами в центрифугу (9) для дальнейшей очистки.

Твердые частицы выводятся через отверстие для выгрузки осадка (10), а очищенный буровой раствор возвращается в систему циркуляции бурового раствора (11).

Вертикальная сушилка шлама идеально подходит для применения с буровыми растворами на нефтяной основе (OBM), синтетической основе (SBM), а также современными буровыми растворами на водной основе (WBM), обеспечивая более сухой шлам и высокий коэффициент возврата буровой жидкости.

Модель	HYBZGZ900	HYBZGZ900-BP
Производительность	30-50 т/ч
Производительность сушки	OOC≤5%
Диаметр корзины сита	930 мм
Размер отверстий сита	0,25～0,5 мм
Скорость вращения	900 об/мин	0-900 об/мин
Максимальная центробежная сила	420G	0-420G
Мощность главного двигателя	55 кВт
Мощность масляного насоса	0,55 кВт
Мощность промывочного насоса	3 кВт
Взрывозащищенный стандарт	ExdIIBt4/IECEx/ATEX
Электрический шкаф	Exd
Система избыточного давления	Да
Вес	6000 кг
Габаритные размеры	2645×1800×1880 мм

Приложения

Бурение нефтяных и газовых скважин (на суше и на море)

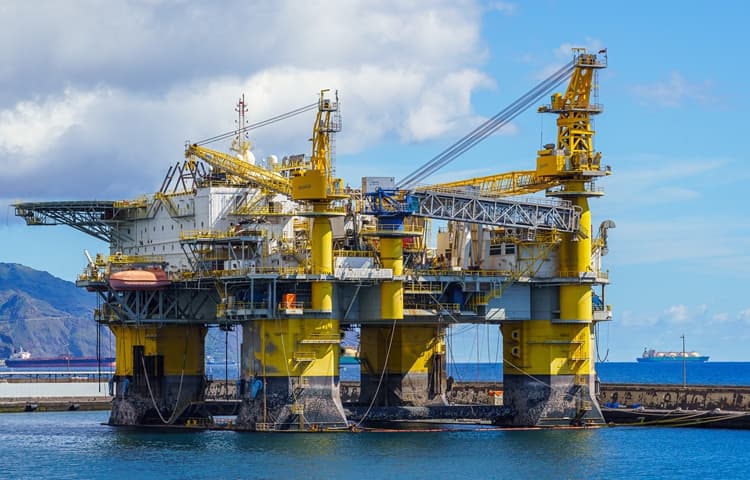

Управление отходами при морском бурении

Управление отходами бурения

Операции с нулевым сбросом

Горизонтально-направленное бурение (ГНБ)

Бурение геотермальных и водозаборных скважин

Результат

Значительное восстановление дорогостоящих буровых растворов
Сокращение объема отходов и затрат на их утилизацию
Упрощение соблюдения строгих экологических требований
Снижение затрат на транспортировку и обработку выбуренной породы
Повышение общей экономической эффективности бурения

Вертикальная сушилка выбуренной породы Часто задаваемые вопросы

Какова основная функция вертикальной сушилки выбуренной породы?

Вертикальная сушилка выбуренной породы предназначена для эффективного удаления бурового раствора из выбуренной породы за счет высокоскоростной центробежной силы. Она снижает содержание нефти на выбуренной породе (OOC), обеспечивает восстановление ценного бурового раствора и помогает операторам сокращать объем отходов при соблюдении экологических требований в процессе бурения.

С какими типами буровых растворов совместима система?

Система разработана прежде всего для работы с растворами на нефтяной основе (OBM) и синтетической основе (SBM). Усовершенствованные конфигурации также могут работать с растворами на водной основе (WBM), что делает оборудование пригодным для широкого спектра условий бурения, включая сланцевый газ, глубоководные и HPHT-скважины.

Каких показателей можно ожидать по содержанию нефти на выбуренной породе (OOC)?

При оптимальных условиях эксплуатации вертикальная сушилка выбуренной породы может снизить содержание нефти на выбуренной породе примерно до 3–5% или ниже в системах OBM/SBM. Это значительно упрощает соблюдение нормативов сброса на морских и наземных объектах и одновременно снижает затраты на утилизацию.

Как вертикальная сушилка выбуренной породы интегрируется в систему очистки бурового раствора?

Оборудование обычно устанавливается после вибросита и очистителя бурового раствора. Выброшенная выбуренная порода поступает в сушилку через шнековый конвейер и дополнительно обрабатывается перед передачей восстановленной жидкости в емкость для бурового раствора. Полученный поток может быть направлен в декантерную центрифугу для удаления тонкодисперсных твердых частиц, что позволяет создать замкнутую систему восстановления бурового раствора.

Каковы ключевые эксплуатационные преимущества этого оборудования?

Ключевые преимущества включают разделение с высокой центробежной силой (до 420G), высокую производительность (30–60 т/ч), прочную износостойкую конструкцию, а также такие функции, как очистка воздушным ножом и опциональное управление с помощью ПЧ. Эти особенности обеспечивают стабильную работу в абразивных условиях и при высоких нагрузках во время бурения.

Каковы основные преимущества для операторов бурения?

Операторы получают снижение расхода бурового раствора, уменьшение затрат на обращение с отходами и их транспортировку, улучшение соответствия экологическим требованиям и повышение общей эффективности бурения. Система поддерживает как оптимизацию затрат, так и устойчивое проведение буровых работ на наземных и морских объектах.
