Регенерация бурового раствора для ГНБ
Максимальная эффективность и минимальные затраты благодаря регенерации бурового раствора для ГНБ
Система регенерации бурового раствора для ГНБ
Проблемы

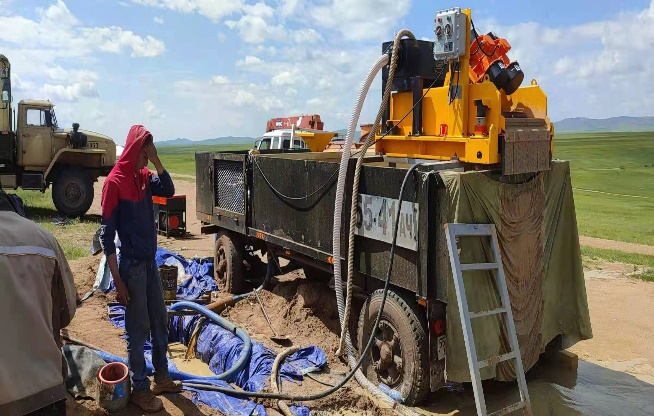

Высокий расход бурового раствора, рост затрат и экологические трудности.
Проекты горизонтально-направленного бурения (ГНБ) потребляют большие объемы бурового раствора (бульдозера). Утилизация отработанного раствора и постоянное смешивание свежего раствора приводят к увеличению затрат, росту водопотребления и создают экологические и нормативные проблемы.
Решение

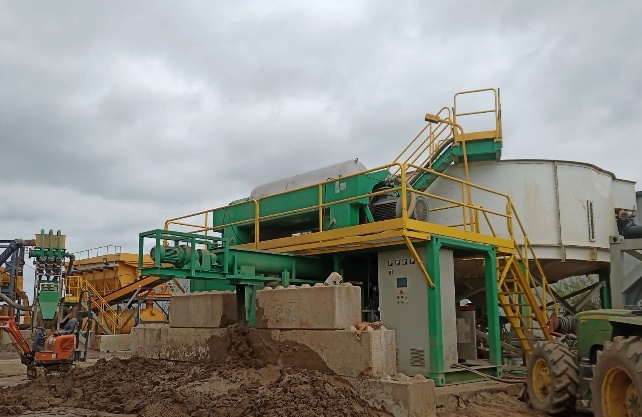

Эффективная переработка бурового раствора для снижения затрат и устойчивого развития операций ГНБ.
Наша система рециркуляции бурового раствора для горизонтально-направленного бурения (также известная как система регенерации бурового раствора или система контроля твердых частиц) обеспечивает высокоэффективную очистку и повторное использование буровых растворов, помогая подрядчикам значительно сократить расходы, одновременно повышая производительность и экологичность.
Состав оборудования
Основное оборудование системы регенерации бурового раствора
Комплексная установка для регенерации бурового раствора при ГНБ использует согласованно работающие высокопроизводительные системы разделения и циркуляции для очистки бурового раствора, разделения твердой и жидкой фаз и его повторного использования в замкнутом цикле. Каждый модуль последовательно выполняет свою функцию, сокращая объем отходов бурового раствора, снижая строительные затраты и обеспечивая стабильное выполнение работ методом ГНБ.
Оборудование для ступенчатой очистки бурового раствора
Вспомогательное оборудование для циркуляции и приготовления бурового раствора
Многоступенчатые сепарационные установки для удаления крупных, средних и мелкодисперсных твёрдых частиц из возвращаемого бурового раствора.
-
Вибросито для бурового раствора
Максимизация восстановления жидкости. Повышение производительности бурения. Снижение эксплуатационных расходов.Подробнее -
с помощью пескоотделителя
Высокоэффективное оборудование для удаления твердых частицПодробнее -
Очиститель бурового раствора
Премиальное интегрированное оборудование для очистки бурового раствораПодробнее
Обеспечивает стабильную подачу, приготовление и хранение бурового раствора для поддержания его стабильных технологических свойств.
-
Ёмкость для бурового раствора
Центральный элемент эффективного управления буровым растворомПодробнее -
Центробежный насос
Надежная перекачка жидкостей для эффективных систем контроля твердой фазыПодробнее -
Струйный смеситель бурового раствора
Эффективное перемешивание бурового раствора для обеспечения его высоких эксплуатационных характеристикПодробнее -
Перемешиватель бурового раствора
Ключевое оборудование системы очистки бурового раствора для систем ёмкостей бурового раствораПодробнее
Основные преимущества

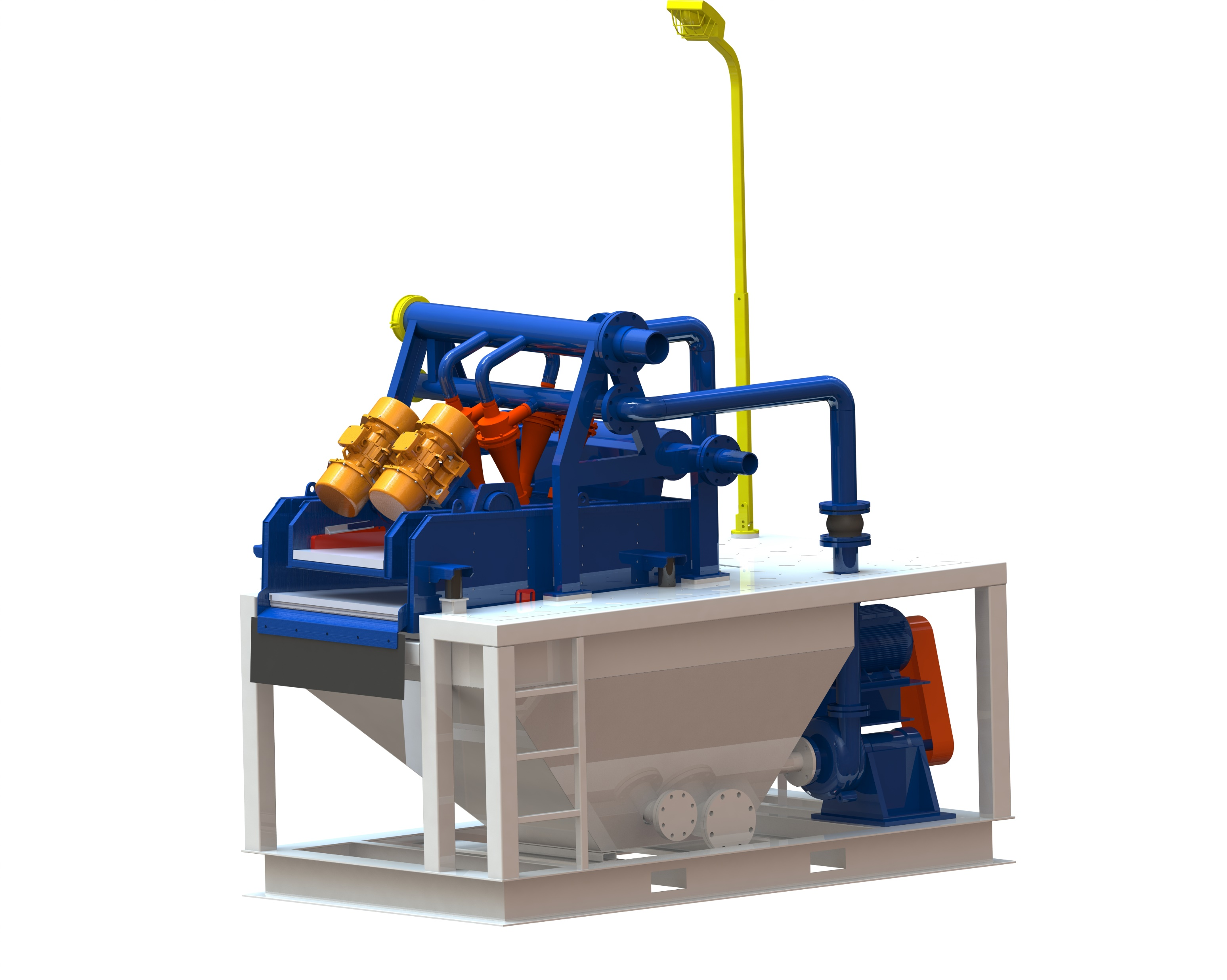

Вспомогательное оборудование для циркуляции и приготовления бурового раствора
Наше решение демонстрирует ключевые возможности системы и обеспечивает реальные, измеримые преимущества для производственных процессов.
Многоступенчатая система контроля твердых частиц
виброгрохоты для крупнозернистого шлама + гидроциклонные пескоотделители и илоотделители для более мелких частиц (до 20-25 микрон).
Высокопроизводительные центрифуги (опционально)
для удаления сверхмелких твердых частиц и обеспечения превосходной прозрачности жидкости.
Встроенные смесительно-накопительные резервуары
разделенные перегородками резервуары с мешалками и грязевыми пистолетами для обеспечения стабильных свойств жидкости.
Центробежные насосы и бункеры
надежная циркуляция и смешивание химических веществ/добавок.
Компактная и модульная конструкция на салазках/прицепах
удобна для транспортировки между строительными площадками, идеально подходит для городских и ограниченных по площади объектов.
Автоматизация и мониторинг
Мониторинг расхода и давления в режиме реального времени для оптимизации производительности.
Значительная экономия средств
сокращение потребления пресной воды, бентонита, полимеров и добавок на 50-70% и более. Резкое снижение затрат на утилизацию и транспортировку.
Повышение производительности:
Поддержание оптимальных свойств бурового раствора для лучшей устойчивости скважины, более высокой скорости проходки и сокращения перерывов в бурении.
Соблюдение экологических норм
минимизация объема отходов, снижение воздействия на окружающую среду и соответствие строгим нормам по утилизации жидкостей и экономии воды.
Увеличение срока службы оборудования
более чистая жидкость снижает износ грязевых насосов, буровых долот и внутрискважинного оборудования.
Ускоренное завершение проекта
меньше времени тратится на приготовление нового бурового раствора и утилизацию отходов, а значит, больше времени остается на бурение.
Приложения

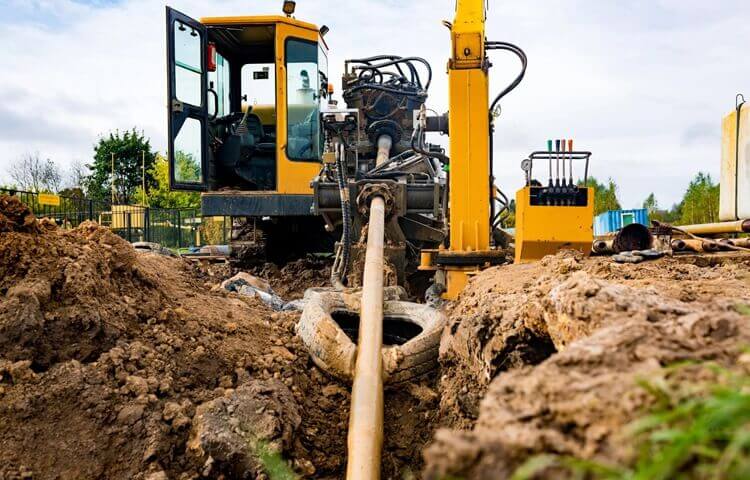

Горизонтально-направленное бурение (ГНБ)

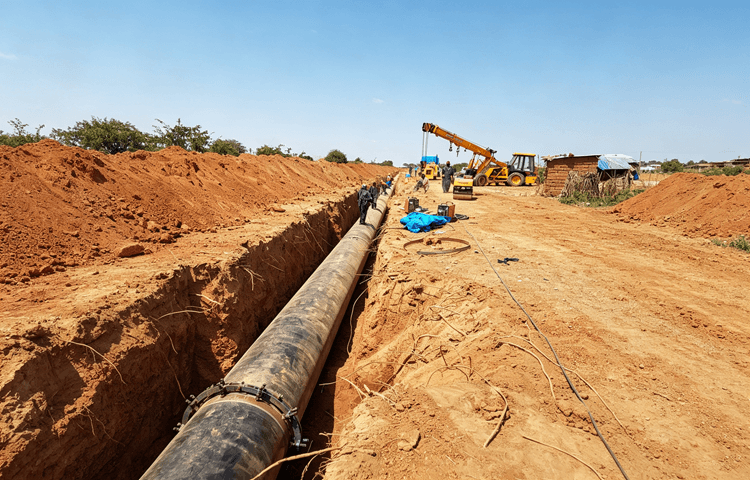

Бестраншейная прокладка трубопроводов
Прокладка труб методом продавливания и микротоннелирование
тоннелепроходческие комплексы и щитовые тоннелестроительные системы
Буронабивные сваи и фундаментостроение
Городское подземное строительство
Технические характеристики

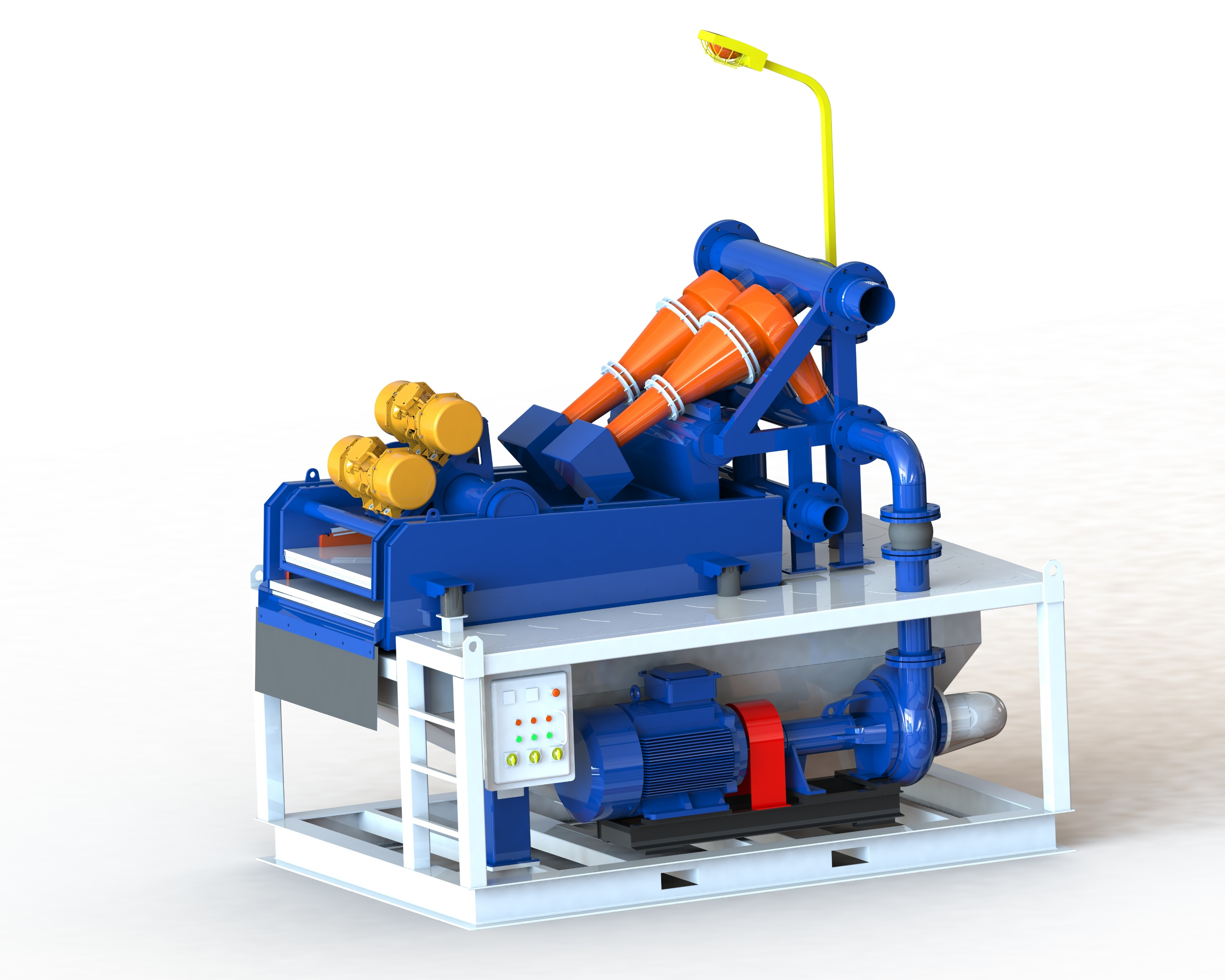

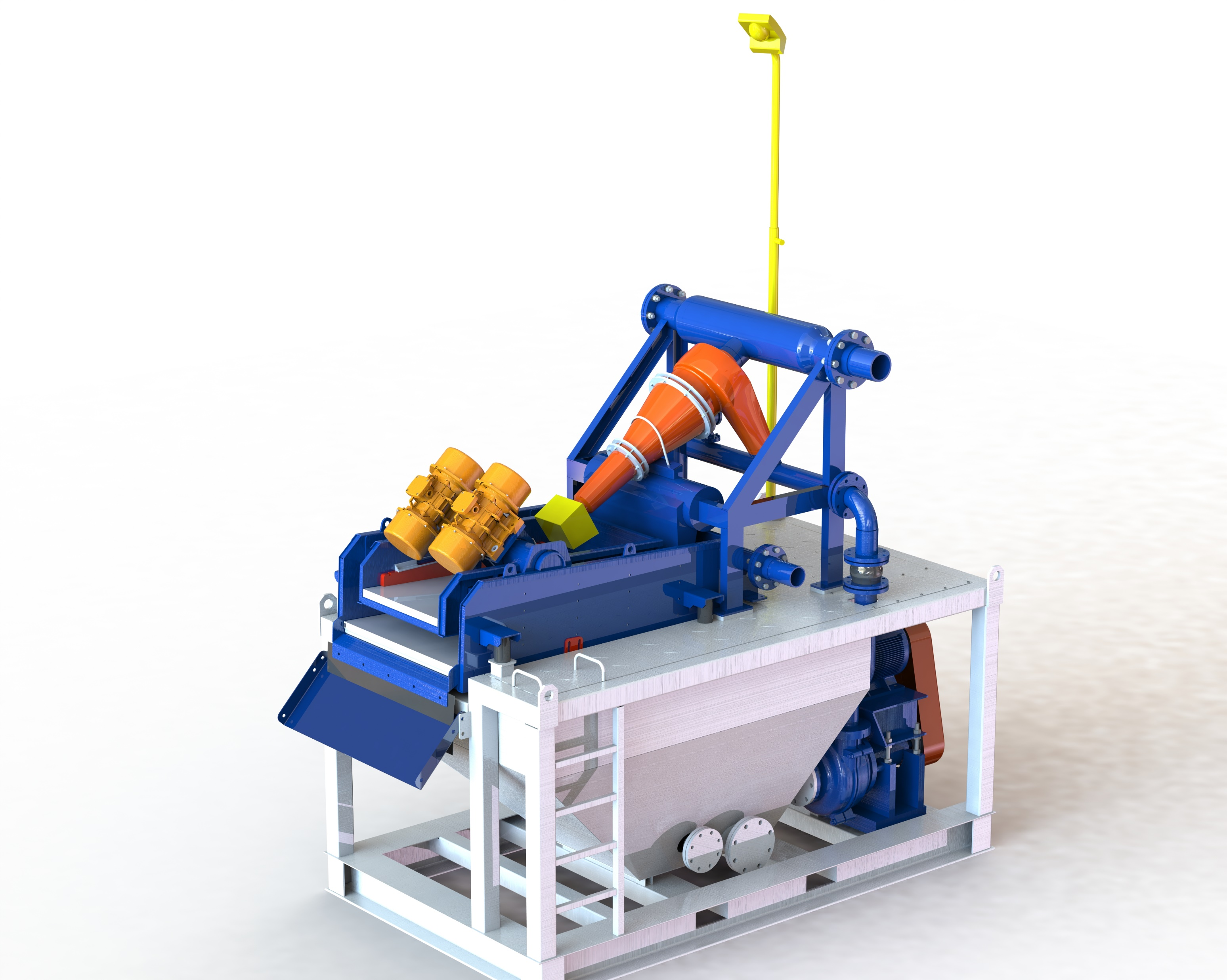

| Номер модели | HYBZMS-50D | HYBZMS-120D | HYBZMS-240D |
|---|---|---|---|
| Производительность очистки | ≤50 м³/ч | ≤120 м³/ч | ≤240 м³/ч |
| Размер разделения | 15 мкм | 40 мкм | 40 мкм |
| Вибросито-очиститель | HYBZS753-4N | HYBZS753-1S | HYBZS585-2S |
| Ускорение G | ≥7.1G (регулируемое) | ≥7.1G (регулируемое) | ≥7.1G (регулируемое) |
| Площадь верхней ситовой панели | 0.68 м² | 0.68 м² | 1.35 м² |
| Площадь нижней ситовой панели | 1.35 м² | 1.35 м² | 2.04 м² |
| Тип гидроциклона | 4" | 10" | 10" |
| Количество гидроциклонов | 4 шт. | 1 шт. | 2 шт. |
| Грязевой насос | HYBZSB-15 (15 кВт) | HYBZSB-22 (22 кВт) | HYBZSB-55 (55 кВт) |
| Мощность двигателя | 1.2×2 кВт | 1.2×2 кВт | 1.94×2 кВт |
| Общая мощность | 17.5 кВт | 24.5 кВт | 59 кВт |
| Габаритные размеры | 2950×1700×2520 мм | 3200×1700×2710 мм | 3245×2226×2783 мм |
| Масса | 1969 кг | 3193 кг | 3738 кг |
Почему стоит выбрать нашу систему рециркуляции бурового раствора для горизонтально-направленного бурения?
- Прочная, проверенная в полевых условиях конструкция, разработанная специально для бестраншейных операций горизонтально-направленного бурения.
- Настраиваемые конфигурации, соответствующие вашему парку буровых установок и требованиям проекта.
- Простая настройка и эксплуатация, а также отличная поддержка и техническое обслуживание.
- В центре внимания современных подрядчиков — надежность, мобильность и экологичность .
- Превратите буровой раствор из постоянных расходов в многоразовый ресурс. Экономьте деньги, сокращайте время простоя, сохраняйте ресурсы и завершайте проекты с большей прибылью благодаря высокоэффективной системе рециркуляции бурового раствора для горизонтально-направленного бурения.
Реализованные проекты
Примеры успешных проектов

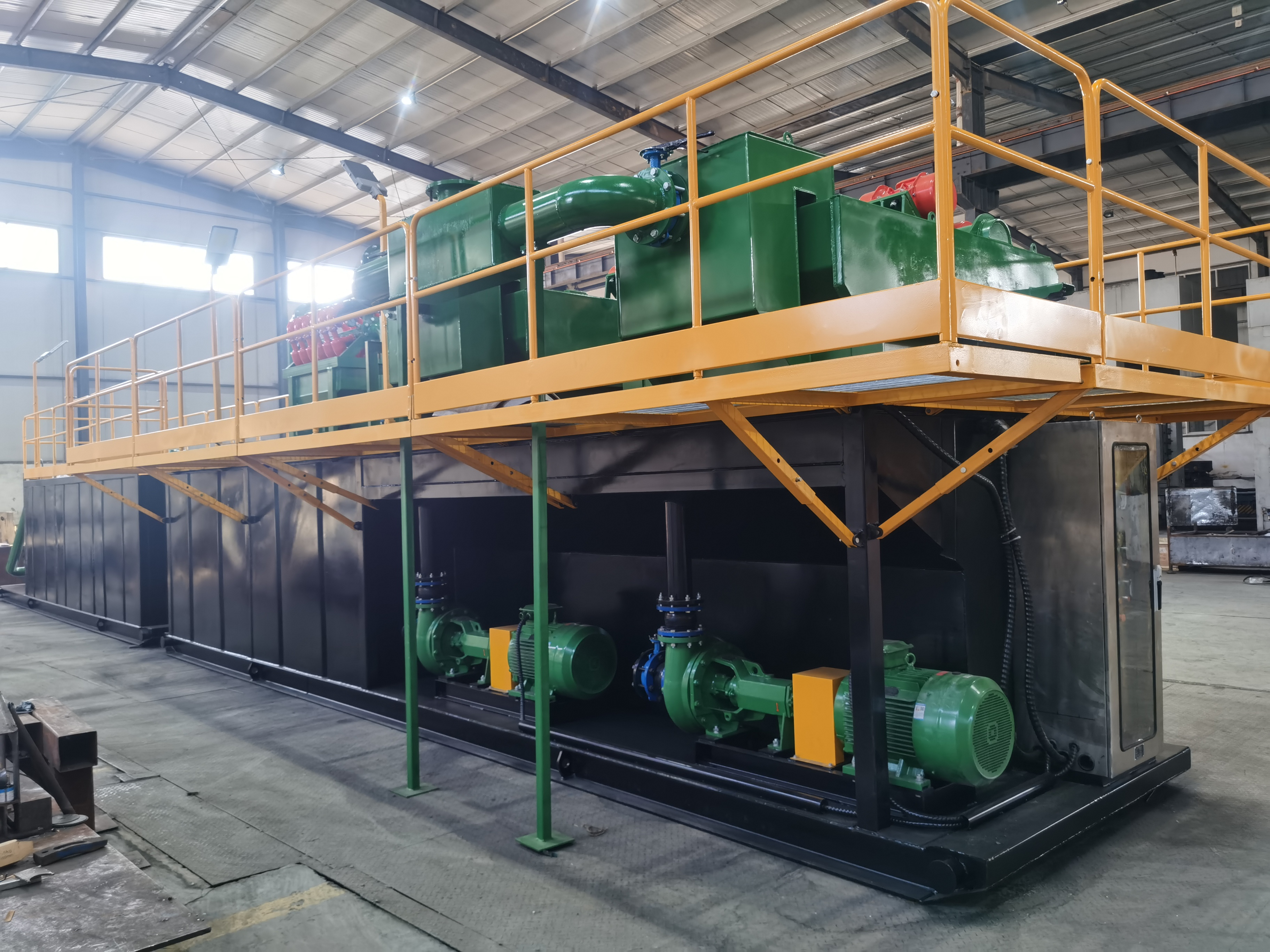

Проект по переработке бурового раствора для горизонтально-направленного бурения (Саудовская Аравия, система производительностью 970 галлонов в минуту)
Вызовы проекта
Огромные объемы отходов, жесткие экологические нормы выбросов и высокие затраты на утилизацию грязи при работах по горизонтально-направленному бурению трубопроводов.
Решения
Интегрированная многоступенчатая система контроля твердых частиц производительностью 970 галлонов в минуту обеспечивает полностью замкнутый цикл очистки бурового раствора и его повторного использования.
Огромные объемы отходов, жесткие экологические нормы выбросов и высокие затраты на утилизацию грязи при работах по горизонтально-направленному бурению трубопроводов.
Решения
Интегрированная многоступенчатая система контроля твердых частиц производительностью 970 галлонов в минуту обеспечивает полностью замкнутый цикл очистки бурового раствора и его повторного использования.
Отзывы с мест эксплуатации
“
Мохаммед Аль-Хассан
Руководитель буровых работ
“
За последние два года мы протестировали оборудование для очистки бурового раствора нескольких производителей, и вибросито и декантерная центрифуга Henyo показали наиболее стабильные эксплуатационные характеристики. Оборудование уверенно работает при больших объемах бурения и превзошло наши первоначальные ожидания.
Больше всего нас впечатлила высокая эффективность восстановления бурового раствора, благодаря чему в рамках этого проекта нам удалось снизить его расход. Кроме того, выбуренная порода после обработки отличается заметно более низкой влажностью, что упрощает обращение с отходами и позволяет без проблем соблюдать экологические требования.
Больше всего нас впечатлила высокая эффективность восстановления бурового раствора, благодаря чему в рамках этого проекта нам удалось снизить его расход. Кроме того, выбуренная порода после обработки отличается заметно более низкой влажностью, что упрощает обращение с отходами и позволяет без проблем соблюдать экологические требования.
Джон Миллер
Менеджер по закупкам
“
До перехода на интегрированную систему очистки бурового раствора Henyo мы использовали оборудование разных поставщиков, что часто приводило к проблемам совместимости. Теперь вибросито, каскадная система и центрифуга работают согласованно как единый комплекс.
Централизованная система управления значительно упростила ежедневный мониторинг для нашей команды, а центрифуга сохраняет стабильные эксплуатационные характеристики после работы на нескольких скважинах. Комплексный подход Henyo помог нам повысить эффективность работы и лучше контролировать затраты на буровой раствор.
Централизованная система управления значительно упростила ежедневный мониторинг для нашей команды, а центрифуга сохраняет стабильные эксплуатационные характеристики после работы на нескольких скважинах. Комплексный подход Henyo помог нам повысить эффективность работы и лучше контролировать затраты на буровой раствор.
Роберт Уильямс
Руководитель проекта
FAQ по системе регенерации бурового раствора для ГНБ
Каким образом система рециркуляции бурового раствора для горизонтально-направленного бурения повышает общую рентабельность проекта?
Система разработана для преобразования бурового раствора из постоянно пополняемого расходного материала в многоразовый эксплуатационный актив.
Благодаря непрерывной очистке и восстановлению бурового раствора подрядчики могут достичь следующих результатов:
Снижение общих эксплуатационных расходов, связанных с буровым раствором, на 50–80%.
Значительное снижение потребления пресной воды и использования химикатов.
Снижение транспортных и утилизационных расходов.
Сокращение непроизводительного времени (НПТ), вызванного нестабильностью бурового раствора.
В результате достигается прямое улучшение рентабельности проекта и эффективности бурения в рамках операций горизонтально-направленного бурения.
Благодаря непрерывной очистке и восстановлению бурового раствора подрядчики могут достичь следующих результатов:
Снижение общих эксплуатационных расходов, связанных с буровым раствором, на 50–80%.
Значительное снижение потребления пресной воды и использования химикатов.
Снижение транспортных и утилизационных расходов.
Сокращение непроизводительного времени (НПТ), вызванного нестабильностью бурового раствора.
В результате достигается прямое улучшение рентабельности проекта и эффективности бурения в рамках операций горизонтально-направленного бурения.
Какие операционные риски помогает устранить данная система в проектах горизонтально-направленного бурения?
Неконтролируемое накопление твердых частиц и непостоянные свойства бурового раствора являются основными причинами неэффективности бурения.
Наша многоступенчатая система контроля твердых частиц снижает ключевые риски:
Нестабильность скважины, вызванная плохим качеством жидкости.
Чрезмерный износ насосов, буровых долот и внутрискважинного оборудования.
Частая замена бурового раствора и простои
Нарушение экологических норм вследствие сброса отходов.
Благодаря стабилизации бурового раствора в режиме реального времени, система обеспечивает более безопасное и предсказуемое выполнение работ по горизонтально-направленному бурению.
Наша многоступенчатая система контроля твердых частиц снижает ключевые риски:
Нестабильность скважины, вызванная плохим качеством жидкости.
Чрезмерный износ насосов, буровых долот и внутрискважинного оборудования.
Частая замена бурового раствора и простои
Нарушение экологических норм вследствие сброса отходов.
Благодаря стабилизации бурового раствора в режиме реального времени, система обеспечивает более безопасное и предсказуемое выполнение работ по горизонтально-направленному бурению.
Как система обеспечивает стабильную работу бурового раствора в полевых условиях?
Система объединяет в себе полный процесс контроля содержания твердых частиц и подготовки жидкости:
Грубая сепарация с помощью высокопроизводительных вибрационных грохотов.
Удаление мелких твердых частиц с помощью гидроциклонов (пескоочистителей и илоочистителей).
Дополнительная центрифуга для контроля сверхмелких частиц.
Встроенные смесительные резервуары с мешалками для обеспечения однородных свойств жидкости.
Мониторинг расхода и давления в режиме реального времени для обеспечения стабильности процесса.
Это обеспечивает стабильное качество бурового раствора даже в условиях меняющегося геологического рельефа.
Грубая сепарация с помощью высокопроизводительных вибрационных грохотов.
Удаление мелких твердых частиц с помощью гидроциклонов (пескоочистителей и илоочистителей).
Дополнительная центрифуга для контроля сверхмелких частиц.
Встроенные смесительные резервуары с мешалками для обеспечения однородных свойств жидкости.
Мониторинг расхода и давления в режиме реального времени для обеспечения стабильности процесса.
Это обеспечивает стабильное качество бурового раствора даже в условиях меняющегося геологического рельефа.
Подходит ли данная система для сложных или ограниченных по пространству площадок для работ по горизонтально-направленному бурению?
Да. Система разработана специально для современных условий бестраншейного горизонтально-направленного бурения, включая городские и труднодоступные участки.
Основные преимущества конструкции:
Компактная модульная конфигурация для установки на салазках или прицепе.
Возможность быстрого развертывания и передислокации
Гибкая компоновка, адаптируемая к различным конфигурациям буровых установок.
Минимальные габариты без ущерба для производительности обработки.
Она оптимизирована для подрядчиков, занимающихся обработкой множества участков горизонтально-направленного бурения на короткие и средние расстояния.
Основные преимущества конструкции:
Компактная модульная конфигурация для установки на салазках или прицепе.
Возможность быстрого развертывания и передислокации
Гибкая компоновка, адаптируемая к различным конфигурациям буровых установок.
Минимальные габариты без ущерба для производительности обработки.
Она оптимизирована для подрядчиков, занимающихся обработкой множества участков горизонтально-направленного бурения на короткие и средние расстояния.
Какого уровня соответствия экологическим нормам и пользы для устойчивого развития это обеспечивает?
Система разработана с учетом современных требований ESG и экологических норм в буровых работах.
Ключевые результаты в области устойчивого развития включают:
Значительное сокращение объема отходов бурения
Снижение потребления грунтовых и пресных вод.
Снижение выбросов углекислого газа за счет оптимизации логистики и утилизации отходов.
Улучшено соблюдение экологических норм по утилизации отходов.
Это позволяет подрядчикам соответствовать более строгим экологическим стандартам, одновременно снижая эксплуатационные расходы.
Ключевые результаты в области устойчивого развития включают:
Значительное сокращение объема отходов бурения
Снижение потребления грунтовых и пресных вод.
Снижение выбросов углекислого газа за счет оптимизации логистики и утилизации отходов.
Улучшено соблюдение экологических норм по утилизации отходов.
Это позволяет подрядчикам соответствовать более строгим экологическим стандартам, одновременно снижая эксплуатационные расходы.
Насколько легко система может интегрироваться в существующие парки жестких дисков и рабочие процессы?
Система разработана для бесшовной интеграции со стандартными операциями с жесткими дисками по всему миру.
Он поддерживает:
Совместимость с обычными грязевыми насосами и системами смешивания.
Модульное соединение с существующими грязевыми резервуарами и бункерами.
Масштабируемые конфигурации для буровых установок различных размеров (200–1000+ галлонов в минуту).
Внедрение обновленной системы без существенной переработки существующих конфигураций.
Это позволяет подрядчикам повышать производительность без замены существующей инфраструктуры буровой установки.
Он поддерживает:
Совместимость с обычными грязевыми насосами и системами смешивания.
Модульное соединение с существующими грязевыми резервуарами и бункерами.
Масштабируемые конфигурации для буровых установок различных размеров (200–1000+ галлонов в минуту).
Внедрение обновленной системы без существенной переработки существующих конфигураций.
Это позволяет подрядчикам повышать производительность без замены существующей инфраструктуры буровой установки.
