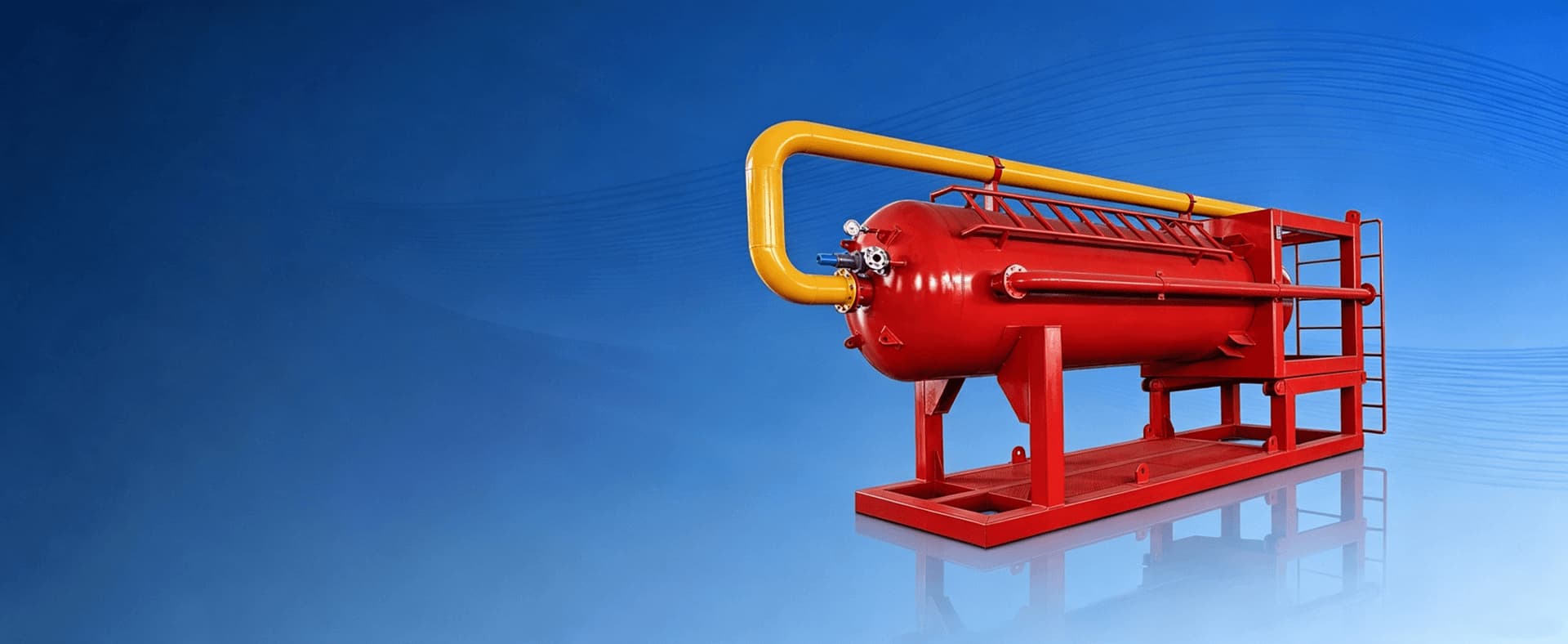

Газосепаратор бурового раствора

Обеспечение безопасности и контроля с надежным дегазатором бурового раствора

Efficient Gas Separation from Drilling Fluids
H₂S & Hazardous Gas Handling Capability
High Anti-Corrosion & Low Maintenance Design
Compact Structure & Easy Transportation

Запросить коммерческое предложение Скачать брошюру

Обеспечение безопасности и контроля с надежным дегазатором бурового раствора

В процессе бурения опасный пластовый газ может попадать в буровой раствор, создавая серьезные риски для контроля скважины, возникновения пожара и возможного открытого фонтанирования. Наш дегазатор бурового раствора (Mud Gas Separator), также известный как Poor Boy Degasser или Gas Buster, представляет собой важное противоаварийное устройство, предназначенное для эффективного отделения свободного газа из потока бурового раствора до его поступления на вибросита и в приемные емкости.

Разработанный для эксплуатации как на наземных, так и на морских буровых установках, наш дегазатор бурового раствора обеспечивает надежную работу при интенсивных газопроявлениях и больших расходах бурового раствора.

Связанные документы

Обеспечение безопасности и контроля с надежным дегазатором бурового раствора

Газосепаратор бурового раствора Brochure

Скачать брошюру

Характеристики Преимущества

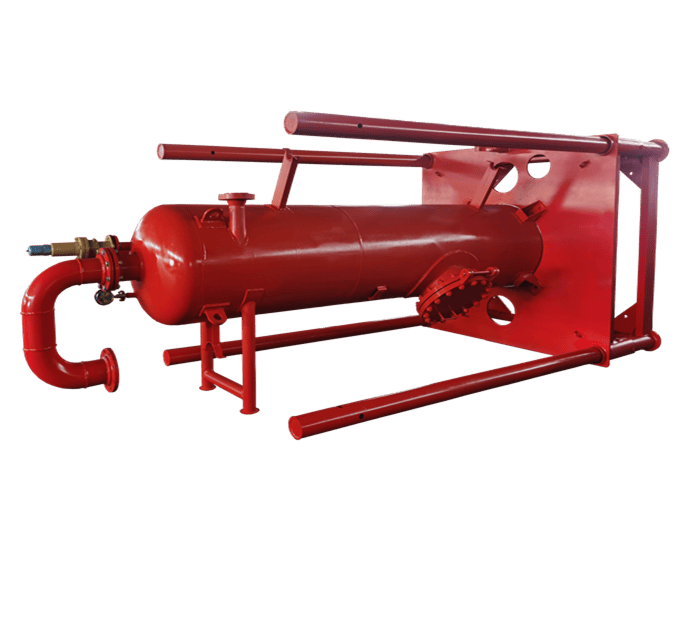

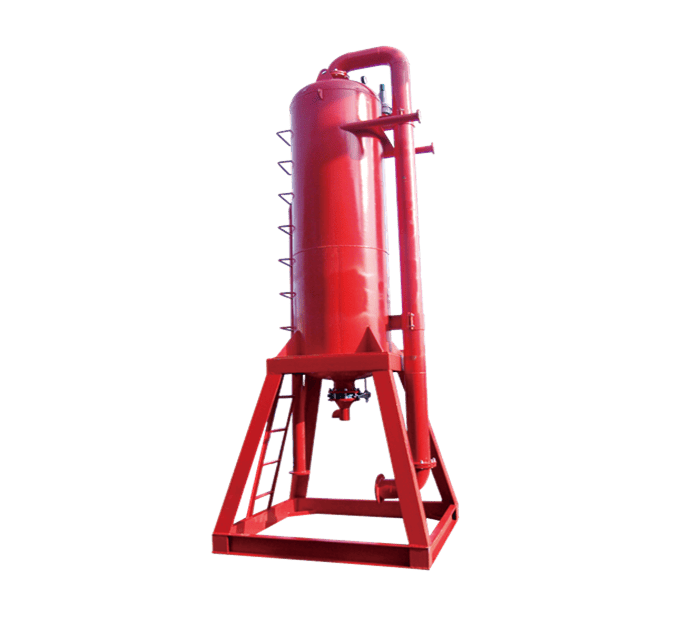

Большая камера сепарации

Вертикальное или горизонтальное исполнение с высокоэффективными внутренними перегородками для максимального выделения газа.

Высокая производительность

Обрабатывает потоки бурового раствора до 200–360 м³/ч и большие объёмы газа.

Система сброса давления и безопасности

Оснащён предохранительными клапанами, смотровыми окнами и системой контроля уровня для безопасной эксплуатации.

Прочная конструкция для

Установка на салазках, изготовленная из коррозионностойких материалов: углеродистая сталь с внутренним защитным покрытием или нержавеющая сталь по выбору.

Подключение к факельной стреле и газоотводной линии

Обеспечивает безопасный отвод отделённого газа к факельной установке или вентиляционной трубе.

Дополнительные опции

Цифровые датчики обнаружения газа, автоматический контроль уровня и взрывозащищённые приборы.

Компактная и мобильная конструкция

Обеспечивает простую интеграцию в буровую установку и удобную транспортировку между объектами.

Повышенная безопасность при контроле скважины

Быстро отделяет опасный газ, значительно снижая риск его попадания в активную систему бурового раствора.

Защита оборудования от повреждений

Защищает вибросита, буровые насосы и последующее оборудование от газовой эрозии и кавитации.

Повышение эффективности эксплуатации

Поддерживает стабильные свойства и плотность бурового раствора, обеспечивая более быстрое и безопасное бурение.

Соответствие нормативным требованиям

Помогает соблюдать строгие стандарты контроля скважины и безопасности, установленные буровыми операторами и регулирующими органами.

Прочная конструкция и низкие затраты на обслуживание

Надёжная конструкция обеспечивает длительный срок службы даже в сложных условиях бурения.

Технические характеристики сепаратора газа из бурового раствора

Технические параметры серии BZYQ

Модель	HYBZYQ800	HYBZYQ1000	HYBZYQ1200
Производительность	200–260 м³/ч	240–300 м³/ч	280–360 м³/ч
Диаметр емкости	800 мм	1000 мм	1200 мм
Входной патрубок	5 дюймов
Выходной патрубок	10 дюймов
Газоотводная линия	8 дюймов	10 дюймов
Масса	1650 кг	2135 кг	2750 кг
Габаритные размеры	1900×1900×5700 мм	2000×2000×5860 мм	2200×2200×6634 мм

Приложения

Разведочное и эксплуатационное бурение нефтяных и газовых скважин

Бурение скважин метана угольных пластов (CBM)

Геотермальное бурение

Горизонтально-направленное бурение (ГНБ)

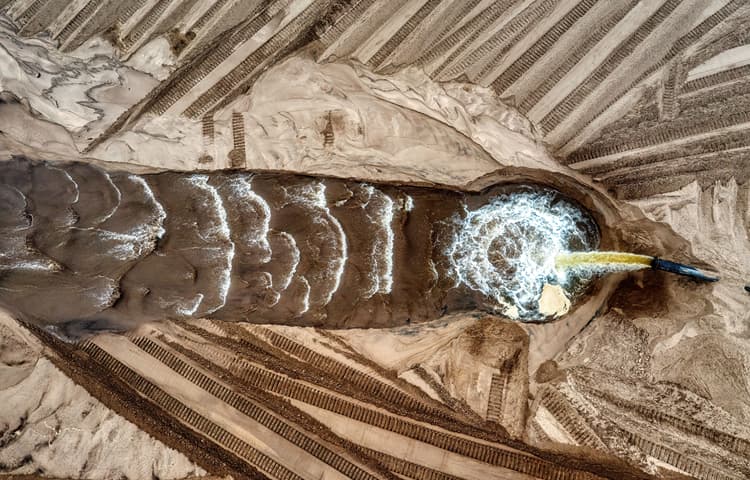

Комплексные решения по очистке и рециклингу бурового раствора

Результат

Буровые подрядчики отмечают надежную работу при интенсивных газопроявлениях, сокращение непроизводительного времени и повышение общего уровня безопасности буровой установки.

Часто задаваемые вопросы о дегазаторе бурового раствора

Какова основная функция сепаратора газа из бурового раствора (Mud Gas Separator) при бурении?

Сепаратор газа из бурового раствора предназначен для безопасного удаления больших объёмов свободного газа из бурового раствора при газопроявлении или возникновении «kick». Он выполняет функцию устройства первой ступени контроля скважины, предотвращая попадание газа на вибросито, буровые насосы и поверхностные ёмкости, тем самым снижая риск выделения газа, возникновения пожара и потенциальных осложнений, связанных с контролем скважины.

С какими условиями по содержанию газа и расходу может работать сепаратор?

Установка рассчитана на высокие расходы бурового раствора и интенсивные газопроявления, характерные для буровых работ. Она способна работать с расходом бурового раствора до 200–360 м³/ч и эффективно отделять большие объёмы поступившего пластового газа при различных давлениях. Производительность оптимизирована для кратковременных газопроявлений, что делает установку подходящей как для стандартных, так и для буровых работ с повышенным риском.

Как сепаратор газа из бурового раствора повышает безопасность контроля скважины?

Благодаря быстрому отделению свободного газа от потока бурового раствора сепаратор стабилизирует плотность бурового раствора и предотвращает повторную циркуляцию насыщенного газом бурового раствора в активной системе. Это значительно повышает эффективность первичных барьеров контроля скважины, снижает вероятность миграции газа к наземному оборудованию и предоставляет операторам дополнительное время для реагирования при возникновении газопроявления.

Способна ли система выдерживать высокое давление и аварийные сценарии газопроявления?

Да. Сепаратор газа из бурового раствора имеет усиленную конструкцию и оснащён внутренней системой перегородок для управления внезапным расширением газа и турбулентными потоками. Установка смонтирована на раме и оснащена соединениями для сброса давления и отвода газа, обеспечивающими контролируемый отвод газа в систему факельного сжигания и безопасную эксплуатацию при нештатных условиях в скважине.

Совместима ли установка с существующими буровыми установками и системами очистки бурового раствора?

Сепаратор разработан для простой интеграции в стандартные буровые комплексы, включая системы вибросит, ёмкости для бурового раствора и факельные линии. Он может устанавливаться как часть комплексных систем очистки и циркуляции бурового раствора как на наземных, так и на морских буровых установках. Несколько вариантов конфигурации позволяют адаптировать установку к различным компоновкам буровой установки и эксплуатационным требованиям.

Каковы требования к техническому обслуживанию и надёжности при эксплуатации на месторождении?

Система разработана для надёжной эксплуатации в тяжёлых промысловых условиях при минимальных требованиях к техническому обслуживанию. Простая механическая конструкция, коррозионностойкие материалы и доступ к внутренним компонентам обеспечивают стабильную работу в сложных условиях бурения, включая морские платформы, пустынные буровые установки и удалённые наземные объекты. Для поддержания длительной и надёжной эксплуатации достаточно регулярного осмотра и базового технического обслуживания.
