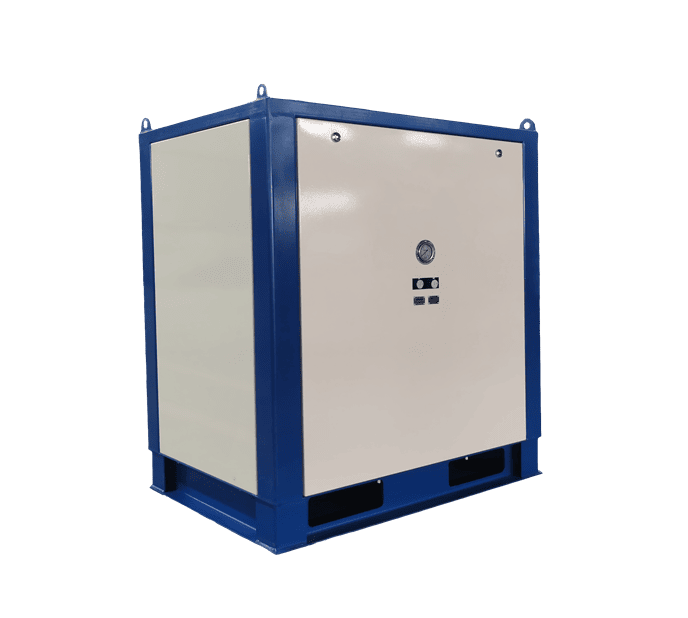

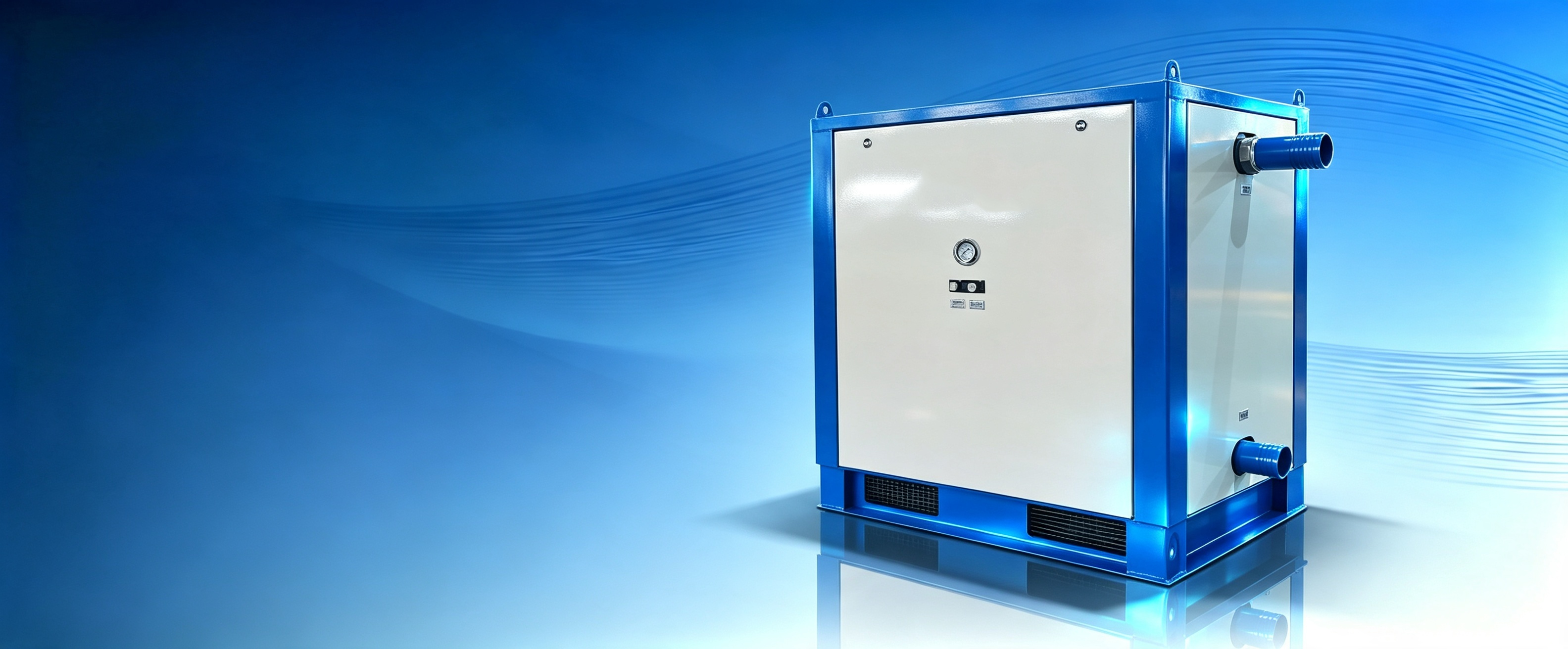

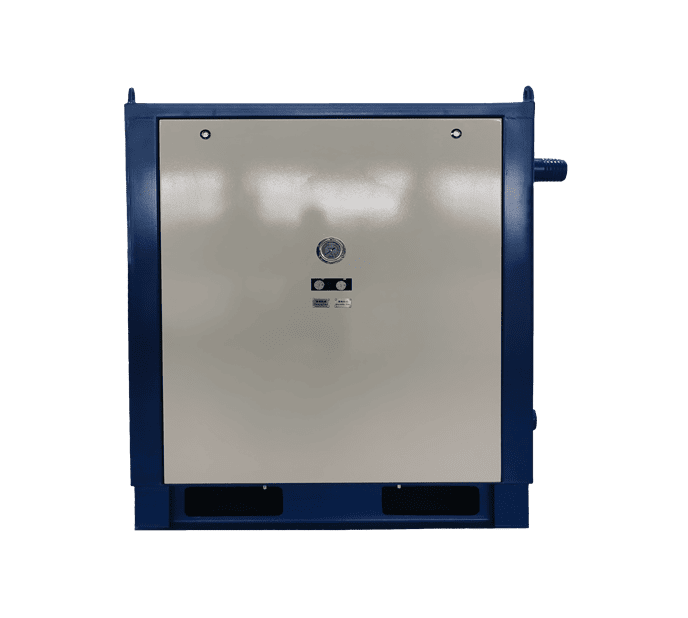

Вакуумный насос для транспортировки твёрдых материалов
Превращаем сложные задачи по перекачке твёрдых частиц и шламов в эффективную и стабильную работу
- Мощная вакуумная перекачка до 25 inHg
- Эффективная перекачка твёрдых частиц и шламов
- Дальняя транспортировка и широкие возможности применения
- Пневматическая конструкция без изнашиваемых компонентов и с минимальными затратами на обслуживание
Превращаем сложные задачи по перекачке твёрдых частиц и шламов в эффективную и стабильную работу
Вакуумный насос для транспортировки твердых материалов представляет собой высоконагруженный конвейер с мощным всасыванием, также известный как вакуумный конвейер для твердых материалов или вакуумный шламовый насос. Он оснащен эффективным эжектором Вентури, который за счет интенсивной турбулентности создает высокий вакуум и обеспечивает мощное всасывание. Оборудование эффективно транспортирует чистые твердые материалы (песок, гравий и т. д.), а также материалы высокой плотности и высокой вязкости. Уникальная конструкция позволяет работать в большинстве тяжелых условий при минимальной потребности в обслуживании. Отсутствие изнашиваемых деталей снижает эксплуатационные расходы. Компактная конструкция упрощает транспортировку и монтаж.
Связанные документы
Вакуумный насос для транспортировки твёрдых материалов Brochure
Мощное вакуумное всасывание
Вакуум до 25"Hg обеспечивает всасывание твёрдых частиц и шламов размером 50+ мм / 75+ мм с расстояния до 50 м и стабильную транспортировку на расстояние до 1000 м.
Широкий диапазон транспортируемых материалов
Эффективно транспортирует жидкости, твёрдо-жидкостные смеси, порошкообразные и полностью твёрдые материалы.
Полностью пневматический привод
100% пневматическая система, обеспечивающая безопасную эксплуатацию во взрывоопасных зонах с требованиями IECEx.
Соответствие строгим стандартам
Соответствует требованиям европейских директив по взрывозащите, безопасности машин и оборудованию, работающему под давлением.
Износостойкая конструкция
Отсутствие быстроизнашивающихся деталей значительно снижает затраты на техническое обслуживание и замену компонентов.
Компактная интегрированная конструкция
Удобна для транспортировки и обеспечивает быструю установку непосредственно на объекте.
Сверхмощная способность к транспортировке
Сверхвысокий вакуум обеспечивает всасывание и транспортировку материалов на большие расстояния, включая крупнофракционные твёрдые материалы и высоковязкие шламы.
Универсальность по типу транспортируемых материалов
Подходит для транспортировки 100% твёрдых материалов, твёрдо-жидкостных смесей, порошков и различных специальных материалов.
Высокий уровень безопасности
Полностью пневматический привод и взрывозащищённое исполнение позволяют безопасно работать во взрывоопасных и других опасных зонах.
Минимальные эксплуатационные затраты
Отсутствие быстроизнашивающихся деталей значительно снижает последующие затраты на техническое обслуживание и замену компонентов.
Гибкое и удобное развертывание
Компактная конструкция облегчает транспортировку и обеспечивает быструю установку непосредственно на объекте.
Технические параметры вакуумного насоса для транспортировки твердых материалов
| Модель | HYBZVP-40 | HYBZVP-20 |
|---|---|---|
| Максимальная производительность | 40 м³/ч | 20 м³/ч |
| Диаметр входного и выходного патрубков | 4" (114 мм) | 3" (89 мм) |
| Максимальное разрежение | 0,085 МПа / 0,87 кгс/см² | |
| Максимальная дальность всасывания | 50 м | |
| Максимальная дальность подачи | 1000 м | 500 м |
| Максимальное содержание твёрдой фазы | 100% | |
| Максимальный размер твёрдых частиц | 75 мм | 50 мм |
| Рабочее давление сжатого воздуха | 0,55–0,78 МПа (5,6–8,0 кгс/см²) | 0,55–0,69 МПа (5,6–7,0 кгс/см²) |
| Расход сжатого воздуха | 17 м³/мин | 8 м³/мин |
| Габаритные размеры | 1578 × 1440 × 2030 мм | 1200 × 800 × 1470 мм |
| Масса | 1200 кг | 480 кг |
Приложения
Бурение нефтяных и газовых скважин
Горизонтально-направленное бурение (ГНБ) и бестраншейное строительство
Переработка полезных ископаемых
Дноуглубительные работы
Результат
Операторы получают возможность транспортировать широкий спектр смешанных материалов, существенно сократить расходы на обслуживание и эффективно выполнять дальнюю транспортировку шлама без риска утечки.
Вакуумный насос для транспортировки твердых материалов Часто задаваемые вопросы
Каков принцип работы вакуумного насоса для транспортировки твердых материалов Henyo?
Система основана на принципе вакуумного транспортирования под отрицательным давлением с использованием сжатого воздуха и высокоэффективного эжектора Вентури. Возникающая контролируемая турбулентность создает стабильное вакуумное всасывание, обеспечивая непрерывную транспортировку твердых материалов, шлама и высоковязких материалов по полностью закрытому трубопроводу.
Какие материалы может транспортировать система?
Система Henyo разработана для сложных многофазных и высокоплотных сред. Она транспортирует выбуренную породу, отходы буровых растворов на нефтяной и водной основе, шлам со дна емкостей, песок, гравий, тонкодисперсные порошки, нефтесодержащий шлам и широкий спектр промышленных или опасных отходов, включая абразивные среды и материалы с высоким содержанием твердой фазы.
Каковы производительность транспортирования и рабочий диапазон?
При стандартных условиях эксплуатации система обеспечивает вакуум до 25 дюймов рт. ст. Она позволяет всасывать твердые материалы и шлам с расстояния до 50 м и стабильно транспортировать их по трубопроводам длиной до 1000 м в зависимости от свойств материала и конфигурации системы.
Подходит ли оборудование для работы во взрывоопасных зонах?
Да. Система полностью пневматическая и не имеет электрических приводных компонентов, поэтому подходит для взрывоопасных зон, сертифицированных по IECEx. Конструкция соответствует применимым европейским требованиям по взрывозащите, механическому оборудованию и оборудованию под давлением, обеспечивая безопасную работу в зонах повышенного риска.
Какое техническое обслуживание требуется в процессе эксплуатации?
Конструкция исключает традиционные изнашиваемые компоненты, такие как рабочие колеса, уплотнения и футеровки, что значительно снижает потребность в обслуживании. Регламентное обслуживание, как правило, ограничивается проверкой подачи сжатого воздуха, регулирующих клапанов и целостности трубопровода для поддержания стабильной работы.
Где обычно применяется эта система?
Вакуумный насос для транспортировки твердых материалов Henyo широко применяется для очистки бурового раствора на нефтепромыслах, управления отходами бурения, обращения с нефтехимическим шламом, очистки емкостей и амбаров, экологической рекультивации и транспортировки сыпучих материалов в промышленности, где требуется безопасная, непрерывная и дальняя транспортировка твердых материалов.
