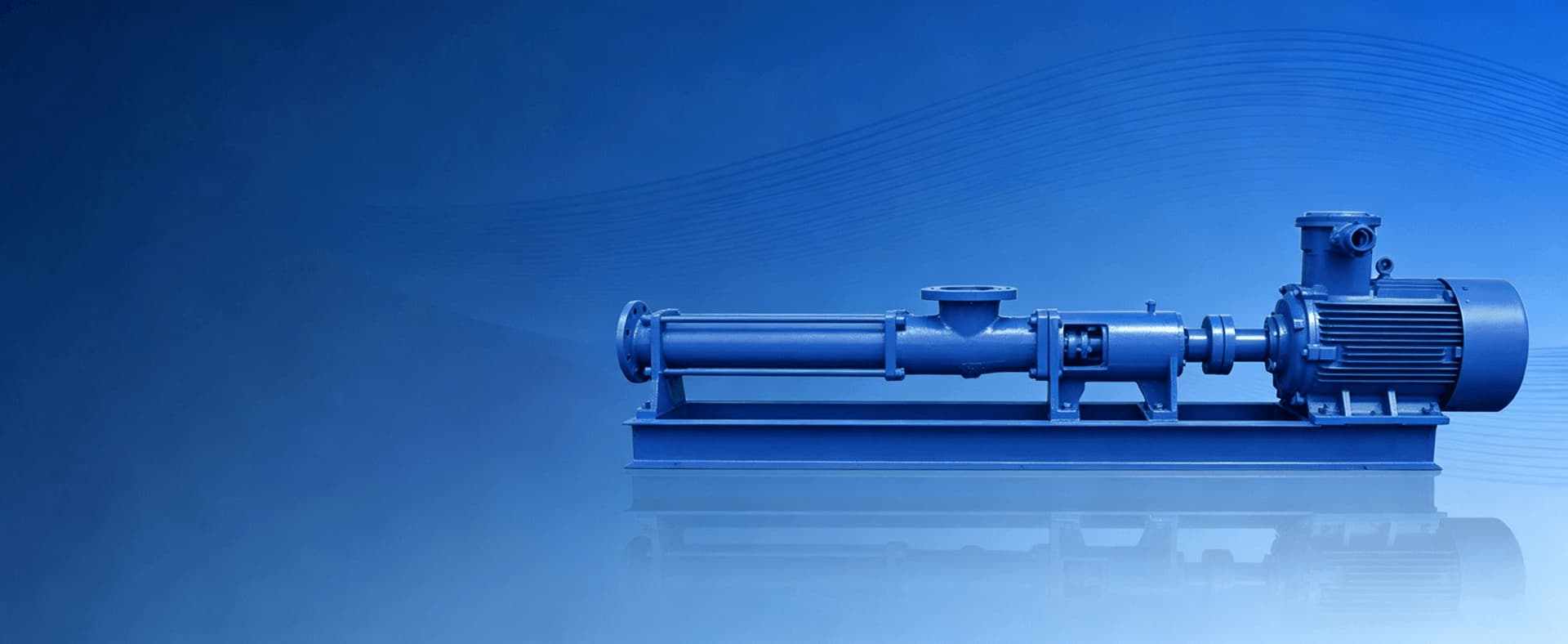

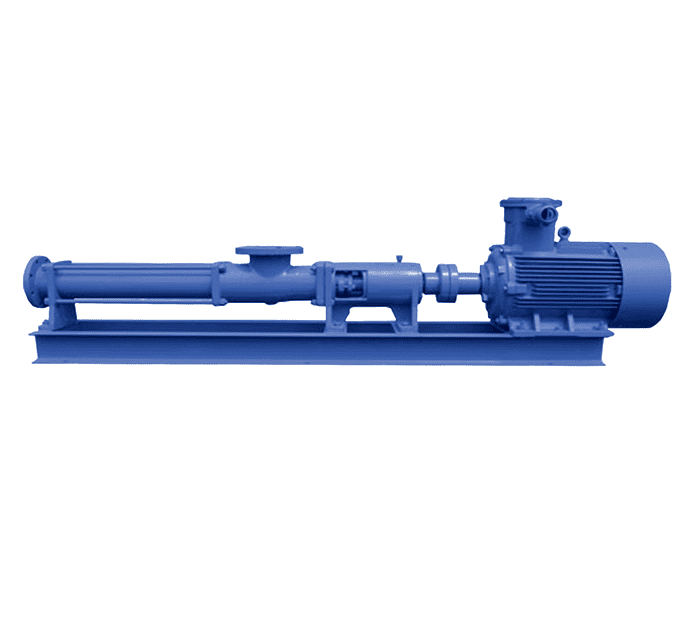

Винтовой насос
Надежный, эффективный и универсальный винтовой насос для эксплуатации в тяжелых условиях
- Широкий диапазон вязкости и универсальность при работе с различными жидкостями
- Регулируемая скорость для гибкой эксплуатации
- Стабильный поток и высокая всасывающая способность
- Надежная работа, низкий уровень вибрации и длительный срок службы
Надежный, эффективный и универсальный винтовой насос для эксплуатации в тяжелых условиях
Когда требуется надежная перекачка высоковязких, абразивных или содержащих твердые частицы жидкостей, наш винтовой насос (прогрессивно-камерный насос / эксцентриковый винтовой насос) обеспечивает высокую производительность. Разработанный для непрерывной эксплуатации в тяжелых промышленных условиях, он широко применяется в нефтегазовой отрасли, при обращении с отходами бурения, обработке шлама, очистке сточных вод и в химической промышленности.
Связанные документы
Винтовой насос Brochure
Конструкция с прогрессивной полостью
Обеспечивает плавный поток без пульсаций и обладает отличной способностью к самовсасыванию.
Перекачивание высоковязких жидкостей
Эффективно перекачивает жидкости с вязкостью до 1 000 000 сП (сантипуаз).
Перекачивание жидкостей с высоким содержанием твёрдой фазы
Способен перекачивать жидкости с содержанием твёрдой фазы до 40–60% в зависимости от модели.
Низкое сдвиговое воздействие и бережное перекачивание
Обеспечивает бережное перекачивание продуктов и эмульсий, чувствительных к сдвиговым нагрузкам.
Прочная конструкция
Доступны исполнения из чугуна, нержавеющей стали, дуплексной стали и других коррозионностойких материалов; используются упрочнённые роторы и высококачественные статоры из NBR, EPDM, Viton и других эластомеров.
Широкий диапазон производительности
Производительность — от 10 до 100 м³/ч, давление — до 0,3 МПа для одноступенчатого исполнения и выше для многоступенчатых конструкций.
Компактная и модульная конструкция
Доступны горизонтальные, вертикальные исполнения и конструкции с бункерной загрузкой, а также различные варианты уплотнений, включая механические уплотнения и сальниковую набивку.
Простота технического обслуживания
Конструкция обеспечивает быст
Исключительная надёжность
Длительный срок службы даже при работе с абразивными и коррозионно-активными жидкостями.
Высокая энергоэффективность
Более низкое энергопотребление по сравнению со многими центробежными насосами при перекачивании высоковязких жидкостей.
Стабильный поток
Точное дозирование и стабильное давление независимо от изменений вязкости.
Снижение затрат на техническое обслуживание
Меньшее количество изнашиваемых деталей и простота технического обслуживания.
Универсальность эксплуатации
Возможность оснащения защитой от работы всухую и частотно-регулируемым приводом для точного управления.
Снижение общих затрат
Более низкая совокупная стоимость владения благодаря высокой долговечности и эффективности при эксплуатации в тяжёлых условиях.
Технические характеристики винтового насоса
| Модель | Производительность | Подъем | Двигатель | Скорость вращения | Входной патрубок | Выходной патрубок | Взрывозащита | Масса | Габаритные размеры |
|---|---|---|---|---|---|---|---|---|---|
| HYBZG10-040 | 10 м³/ч | 0,3 МПа | 4 кВт | 244 об/мин | DN80 | DN80 | ExdIIBt4/IECEX/A-TEX | 245 кг | 2245×320×550 мм |
| HYBZG20-055 | 20 м³/ч | 5,5 кВт | 210 об/мин | 320 кг | 2450×340×562 мм | ||||
| HYBZG30-075 | 30 м³/ч | 7,5 кВт | 258 об/мин | DN100 | DN100 | 385 кг | 2761×370×600 мм | ||
| HYBZG40-110 | 40 м³/ч | 11 кВт | 252 об/мин | 450 кг | 3270×370×665 мм | ||||
| HYBZG50-110 | 50 м³/ч | 11 кВт | 273 об/мин | DN125 | DN125 | 608 кг | 3790×400×782 мм | ||
| HYBZG60-150 | 60 м³/ч | 15 кВт | 225 об/мин | 649 кг | 3320×550×740 мм | ||||
| HYBZG70-220 | 70 м³/ч | 22 кВт | 230 об/мин | DN150 | DN150 | 875 кг | 3740×420×785 мм | ||
| HYBZG80-220 | 80 м³/ч | 22 кВт | 283 об/мин | 875 кг | 3740×420×785 мм | ||||
| HYBZG90-220 | 90 м³/ч | 30 кВт | 215 об/мин | 910 кг | 3850×440×785 мм |
Приложения
Подача нефтяного шлама в системы переработки и очистки
Циркуляция бурового раствора при горизонтально-направленном бурении (ГНБ) и щитовой проходке тоннелей
Обращение с буровыми растворами при добыче метана угольных пластов (CBM) и геотермальном бурении

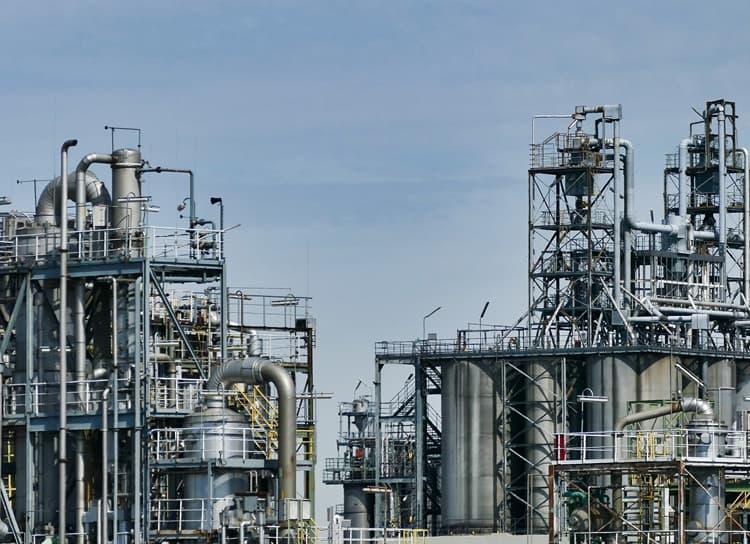

Донный нефтешлам резервуаров нефтеперерабатывающих заводов
Результат
По отзывам операторов, срок службы статора увеличивается в 2–3 раза, время простоя значительно сокращается, а оборудование обеспечивает надёжную круглосуточную работу 24/7 в системах обработки шлама и бурового раствора.
Часто задаваемые вопросы о винтовом насосе
Какие типы жидкостей может перекачивать винтовой насос?
Винтовой насос предназначен для работы с различными технологическими средами, включая высоковязкие жидкости, абразивные шламы и смеси с высоким содержанием твёрдых частиц. Он обеспечивает надёжную перекачку сред с вязкостью до 1 000 000 сП и содержанием твёрдой фазы до 40–60% в зависимости от конфигурации и выбранных материалов. Типичные области применения включают буровой раствор, нефтешлам, кубовые остатки нефтепереработки, осадок сточных вод и промышленные химические шламы.
Как насос работает в абразивных и коррозионно-активных средах?
Насос разработан для эксплуатации в тяжёлых условиях в нефтегазовой, горнодобывающей и водоочистной промышленности. Ключевые изнашиваемые компоненты, такие как ротор и статор, могут изготавливаться из упрочнённых сплавов и специальных эластомеров (NBR, EPDM, FKM/Viton). Опциональное исполнение из нержавеющей и дуплексной стали обеспечивает повышенную коррозионную стойкость при работе с такими агрессивными средами, как морская вода, сернистая нефть и химически агрессивные шламы.
Подходит ли винтовой насос для непрерывной работы 24/7?
Да. Конструкция с прогрессивной полостью обеспечивает плавный поток с низкой пульсацией и минимальной внутренней турбулентностью, что делает насос хорошо подходящим для непрерывной эксплуатации. При правильном подборе и работе в пределах расчётных параметров насос обеспечивает стабильную работу 24/7 в таких системах, как комплексы обработки отходов бурения, системы циркуляции бурового раствора и установки перекачки шламов.
Каковы требования к техническому обслуживанию и ожидаемый срок службы?
Насос разработан с учётом минимальных требований к техническому обслуживанию и упрощённого сервисного обслуживания. Основные изнашиваемые детали, включая ротор и статор, могут быстро заменяться, что позволяет сократить время простоя. При работе с абразивными средами пользователи обычно отмечают срок службы статора в 2–3 раза выше по сравнению с традиционными насосными решениями, в зависимости от характеристик перекачиваемой среды и условий эксплуатации.
Можно ли интегрировать насос в существующие системы и оборудование?
Да. Винтовой насос имеет модульную конструкцию и поддерживает горизонтальное, вертикальное, бункерное и блочно-модульное исполнение на раме. Он полностью совместим с частотно-регулируемыми приводами (VFD) для регулирования производительности и легко интегрируется в системы управления отходами бурения, установки регенерации бурового раствора, системы для горизонтально-направленного бурения и тоннелепроходческих работ (HDD/TBM), комплексы переработки нефтешламов на НПЗ и системы дозирования химических реагентов.
Как винтовой насос работает в удалённых районах и на объектах с ограниченным техническим обслуживанием?
Насос разработан для обеспечения высокой эксплуатационной надёжности в удалённых и тяжёлых условиях, включая нефтяные месторождения Ближнего Востока, горнодобывающие объекты Африки, морские платформы и удалённые буровые площадки. Прочная механическая конструкция, способность перекачивать среды с высоким содержанием твёрдых частиц и опциональная защита от работы всухую снижают эксплуатационные риски в условиях ограниченной доступности техниче
