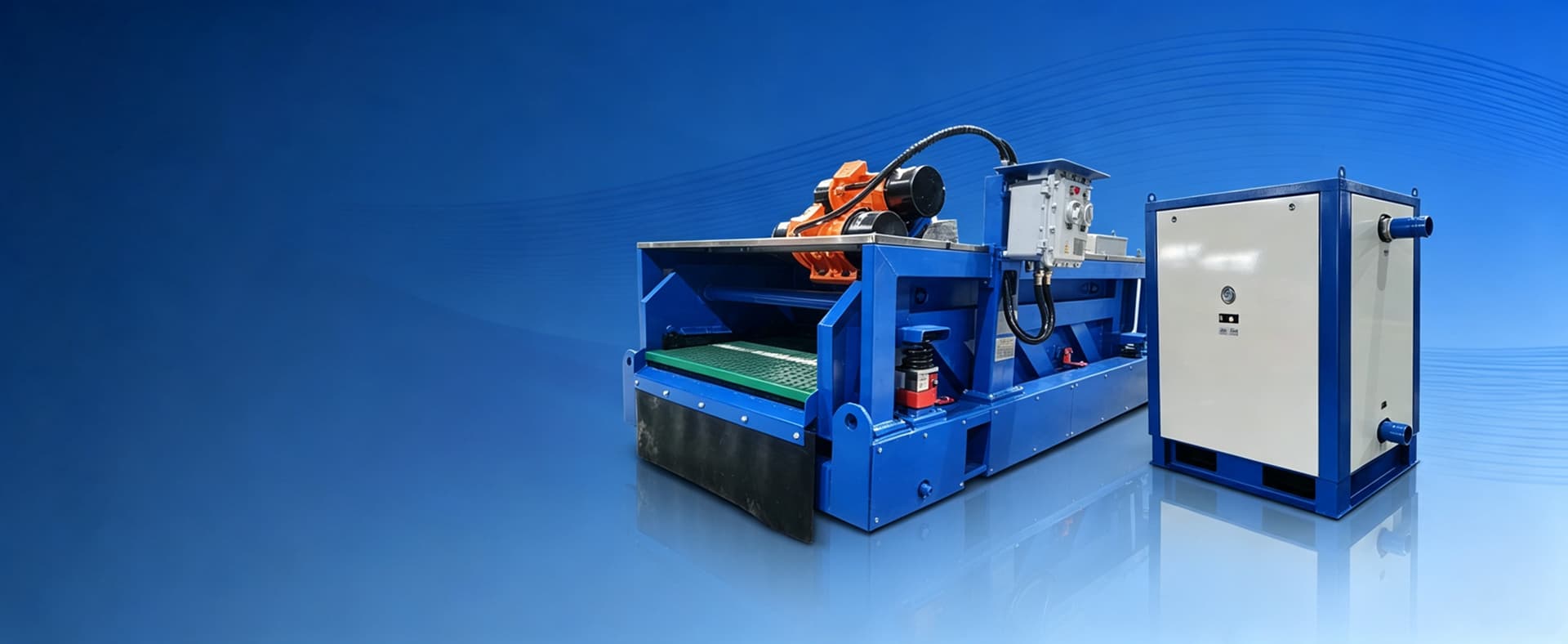

Вибросито с вакуумной системой всасывания

Высокая эффективность отделения твёрдых частиц · Максимальное восстановление бурового раствора

Вакуум повышает степень восстановления бурового раствора на 20–40%
OOC снижается до 5–8% при работе с растворами на углеводородной основе
Вибрация с ускорением ≥7,5G · Антизабивающиеся сетки
Пневматический привод · Сертификация IECEx и ATEX

Запросить коммерческое предложение Скачать брошюру

Высокая эффективность отделения твёрдых частиц · Максимальное восстановление бурового раствора

Традиционные вибросита часто приводят к значительным потерям ценного бурового раствора вместе с выбуренной породой, особенно при работе с растворами на углеводородной основе или высокоэффективными растворами на водной основе.

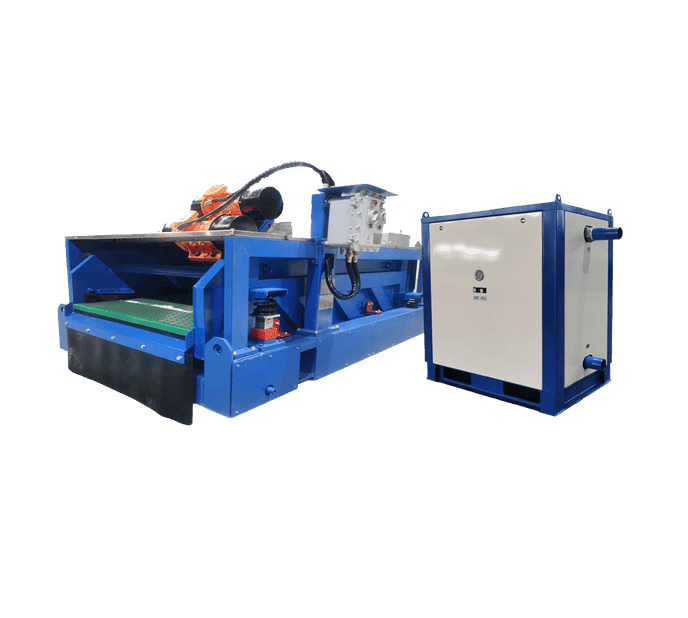

Наш вакуумный виброситоочиститель (Vacuum Shale Shaker) выводит технологию очистки бурового раствора на новый уровень за счёт создания контролируемого вакуума под просеивающей поверхностью. Данная технология значительно повышает степень восстановления жидкой фазы, обеспечивает более сухой выбуренный шлам и снижает общий объём отходов.

Оборудование разработано для работы в сложных условиях бурения и обеспечивает более высокую эффективность очистки, снижение затрат на буровой раствор и более полное соответствие экологическим требованиям.

Связанные документы

Высокая эффективность отделения твёрдых частиц · Максимальное восстановление бурового раствора

Вибросито с вакуумной системой всасывания Brochure

Скачать брошюру

Особенности Преимущества

Передовая вакуумная технология

Мощная вакуумная система, создающая разрежение под ситовой поверхностью для повышения эффективности разделения жидкости и твёрдой фазы.

Линейное движение с высокой вибрационной нагрузкой

Сочетание высокой вибрационной нагрузки и вакуумного воздействия обеспечивает эффективное транспортирование и осушение выбуренной породы.

Более сухая выбуренная порода

Значительно снижает содержание нефти на выбуренной породе (OOC) — при работе с буровыми растворами на нефтяной основе (OBM) показатель часто составляет 5–8% или ниже.

Повышенное восстановление бурового раствора

Обеспечивает на 20–40% более высокое восстановление бурового раствора по сравнению с традиционными виброситами.

Снижение риска забивания сит

Вакуум способствует прохождению жидкости через ситовую поверхность, снижая вероятность забивания сит и повышая производительность.

Прочная конструкция

Усиленная рама, долговечные вибрационные двигатели и коррозионностойкие материалы обеспечивают надёжную эксплуатацию в тяжёлых условиях.

Регулируемые вакуум и угол наклона деки

Позволяют оптимизировать рабочие параметры в режиме реального времени в зависимости от изменяющихся условий бурения.

Модульная конструкция и простая интеграция

Обеспечивает бесшовную интеграцию с существующими системами очистки бурового раствора, включая последующие центрифуги и сушильное оборудование.

Значительное снижение затрат

Более эффективное восстановление бурового раствора снижает потребность в его разбавлении и затраты на замену.

Минимизация отходов

Значительно более сухая выбуренная порода уменьшает объём отходов, подлежащих утилизации, и связанные с этим транспортные расходы.

Соответствие экологическим требованиям

Снижение содержания нефти на выбуренной породе способствует соблюдению строгих требований к сбросу отходов на морских и наземных объектах.

Повышение эффективности бурения

Более эффективное удаление твёрдой фазы позволяет поддерживать оптимальные свойства бурового раствора, что способствует повышению механической скорости проходки (ROP) и сокращению непроизводительного времени (NPT).

Увеличение срока службы оборудования

Более чистый регенерированный буровой раствор снижает износ последующего оборудования.

Технические характеристики вакуумного вибросита

Модель	FHYBZS583	FHYBZS584
Режим вибрации	Линейное движение
Производительность	≤120 м³/ч	≤140 м³/ч
Мощность двигателя	2 × 2,2 кВт
Количество сеток, шт.	3	4
Размер сетки	585 × 1165 мм	585 × 1165 мм
Регулируемое ускорение	≥7,5G
Амплитуда вибрации	4,5–6,0 мм
Угол наклона деки	-1°–5°
Давление подачи воздуха	0,55–0,69 МПа (5,6–7,0 кгс/см²)
Требуемый расход воздуха	7,9 м³/мин
Эффективность восстановления	30–50%
Взрывозащита	ExdIIBT4 / IECEx / ATEX
Масса	1420 кг	1570 кг
Габаритные размеры	2140 × 1978 × 1415 мм	3004 × 1978 × 1415 мм
Примечание	Без электрического оборудования, пневматический привод, регулируемое время работы вакуумной системы

Приложения

Oil & Gas drilling (onshore & offshore)

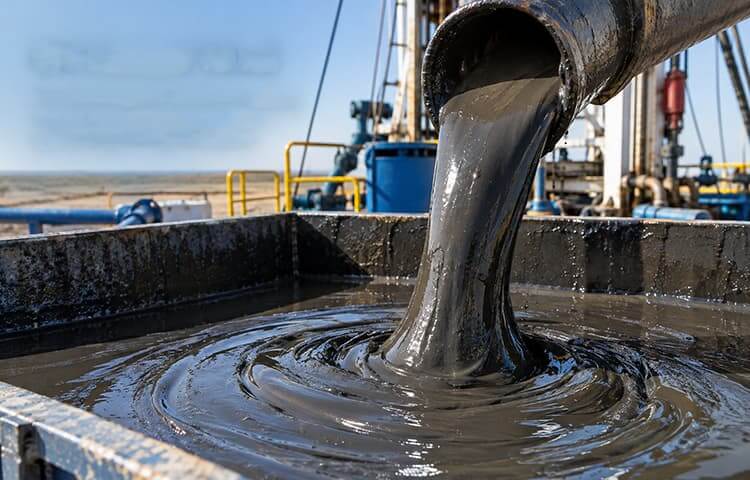

High-performance oil-based and synthetic-based mud systems

Coalbed Methane (CBM) and Geothermal drilling

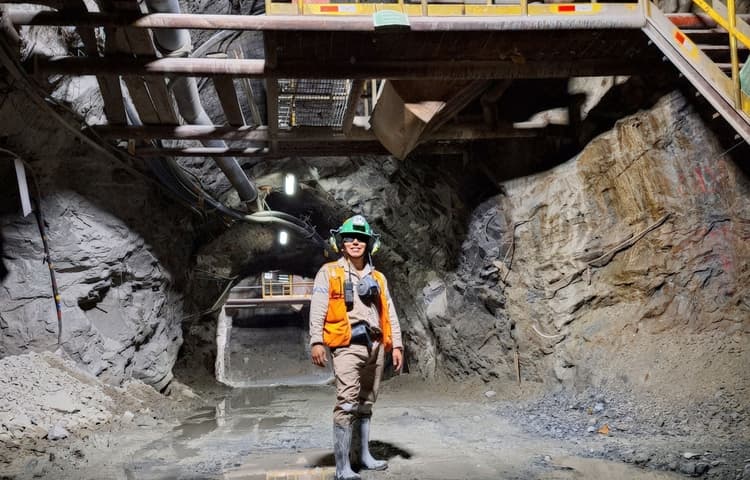

HDD, Shield Tunneling, and large-diameter piling projects

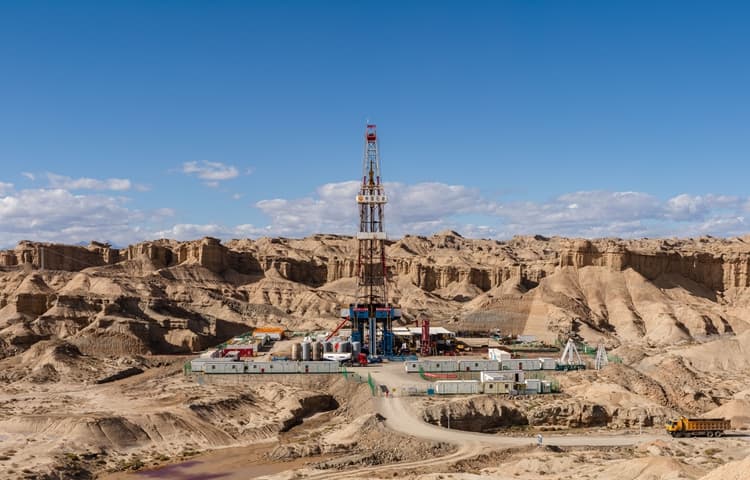

Integration with Mud Recycling Systems, Vertical Cuttings Dryers, and full waste management setups

Результат

Операторы отмечают дополнительное восстановление 25–40% бурового раствора, существенное снижение затрат на вывоз отходов и улучшение показателей содержания нефти в отходах (OOC), особенно при бурении сложных пластов.

Часто задаваемые вопросы о вакуумном вибросите

Что такое вакуумное вибросито (Vacuum Suction Shale Shaker)?

Это высокопроизводительное вибросито, сочетающее вибрацию с линейным движением и вакуумное воздействие под ситовой поверхностью, что значительно повышает возврат бурового раствора и обеспечивает более сухую выбуренную породу.

Как вакуумная система повышает эффективность очистки бурового раствора?

Вакуум способствует прохождению жидкости через сито, одновременно вибрация обеспечивает разделение твёрдой и жидкой фаз. Это снижает вероятность забивания сит, увеличивает производительность и повышает общую эффективность разделения в сложных условиях бурения.

Какого повышения эксплуатационных показателей можно ожидать?

Операторы, как правило, получают следующие результаты:
Повышение степени восстановления бурового раствора на 20–40%;
Повышение эффективности разделения на 30–50%;
Существенное снижение содержания нефти на выбуренной породе (OOC);
Сокращение объёма отходов, подлежащих утилизации.

Для каких видов буровых работ подходит данное оборудование?

Оборудование предназначено для эксплуатации в сложных условиях, включая бурение нефтяных и газовых скважин, системы с буровыми растворами на нефтяной основе (OBM) и синтетической основе (SBM), геотермальное бурение, добычу метана угольных пластов (CBM), горизонтально-направленное бурение (HDD), тоннелестроение и крупные проекты гражданского строительства.

Совместима ли система с существующим оборудованием для очистки бурового раствора?

Да. Система легко интегрируется со стандартным оборудованием системы очистки бурового раствора, включая ёмкости для бурового раствора, пескоотделители, илоотделители, центрифуги и вертикальные сушилки выбуренной породы.

Требуется ли электрическое питание или специальная сертификация по взрывозащите?

Электропитание для работы вакуумной системы не требуется. Система полностью работает на сжатом воздухе и соответствует требованиям взрывозащиты IECEx и ATEX для взрывоопасных зон на объектах бурения.
